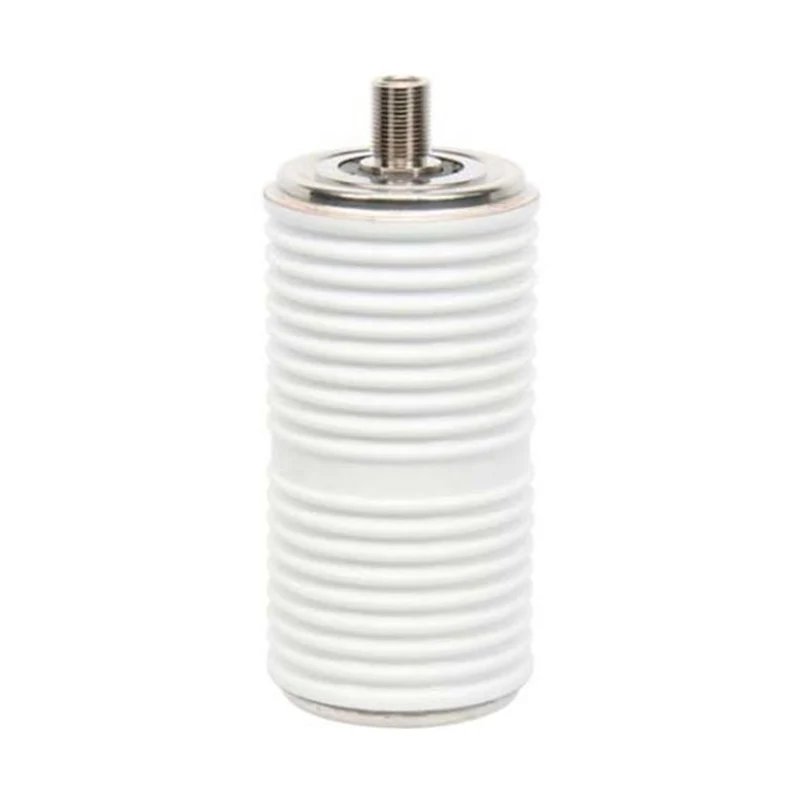

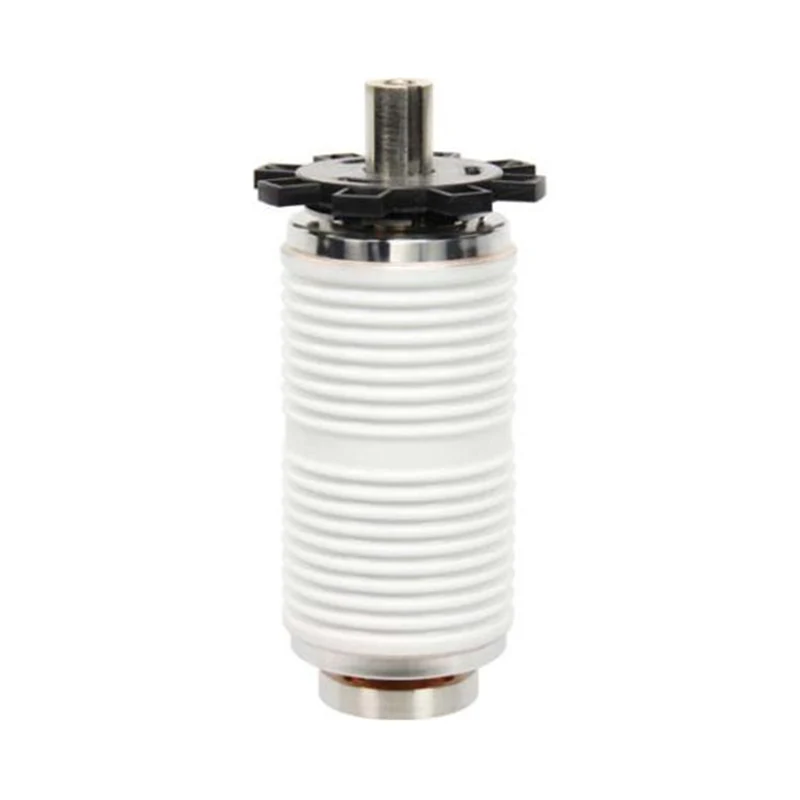

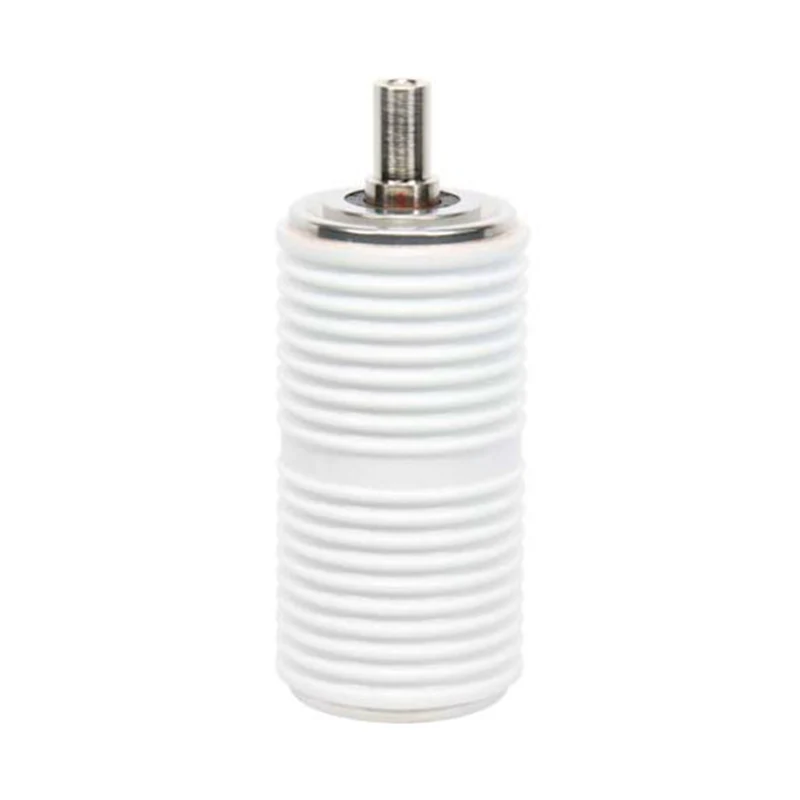

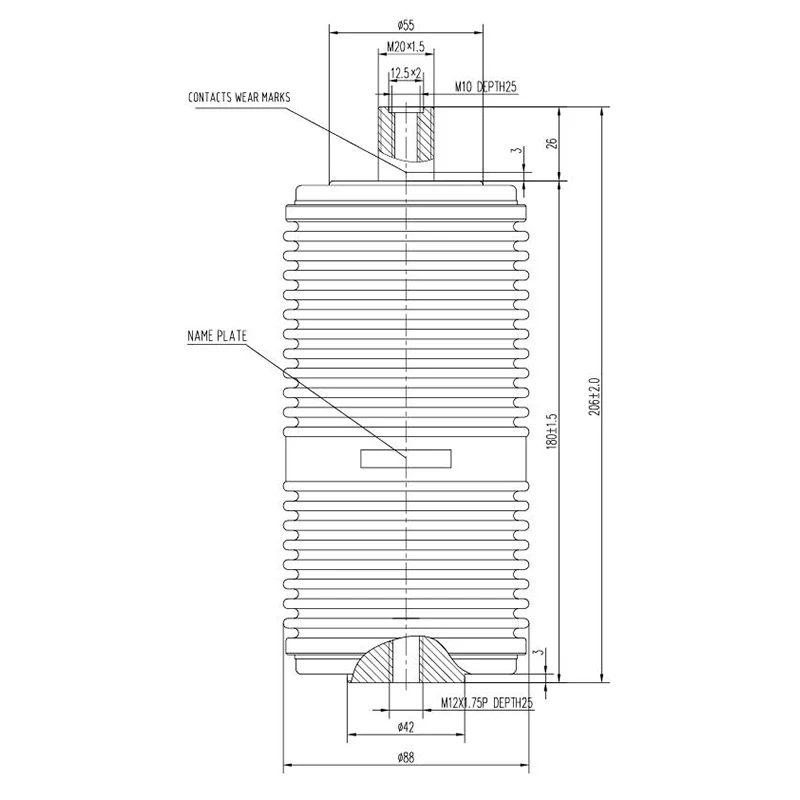

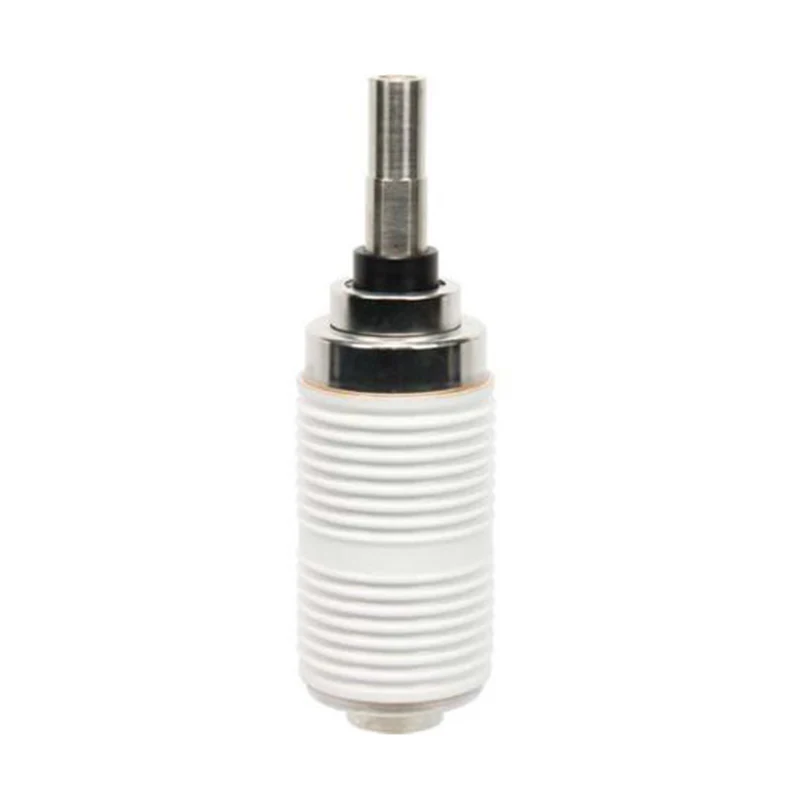

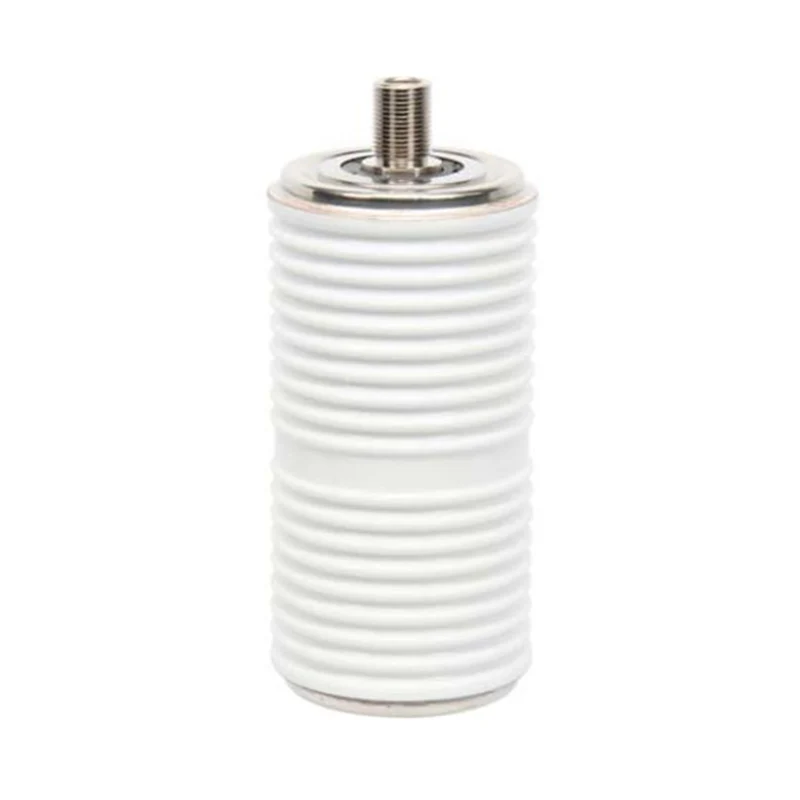

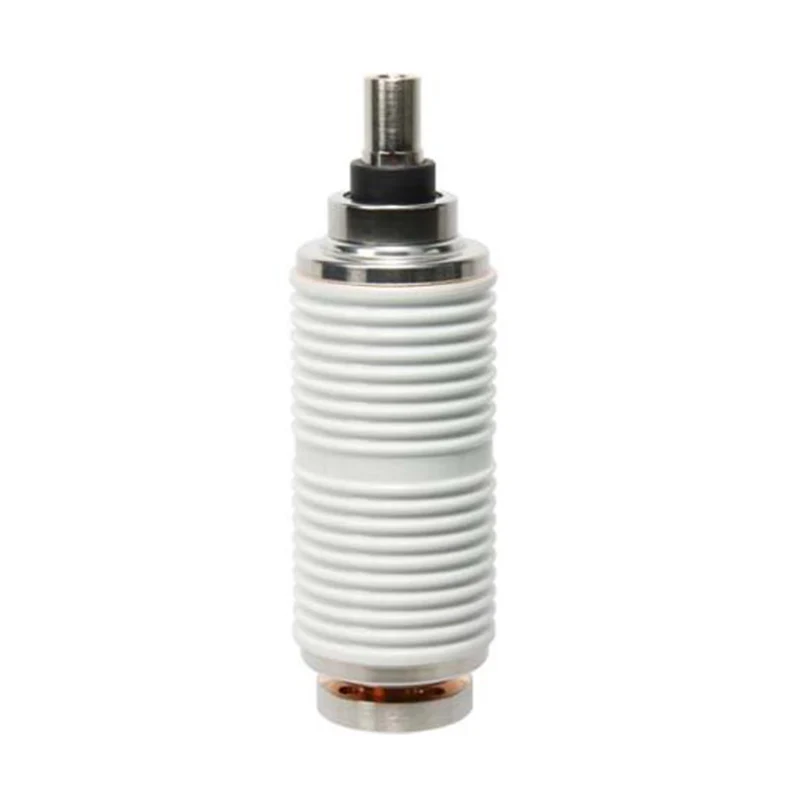

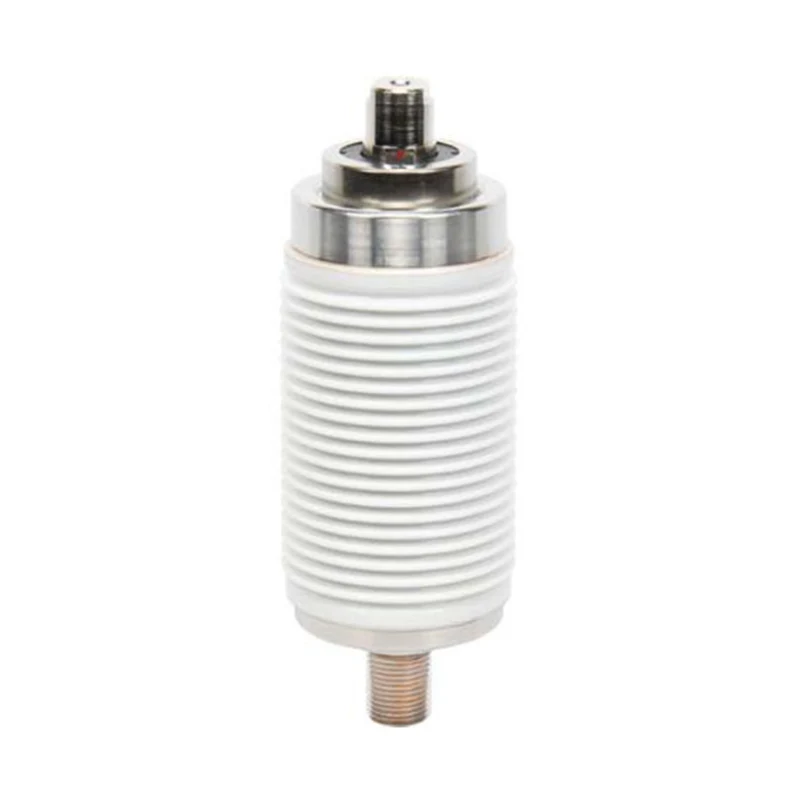

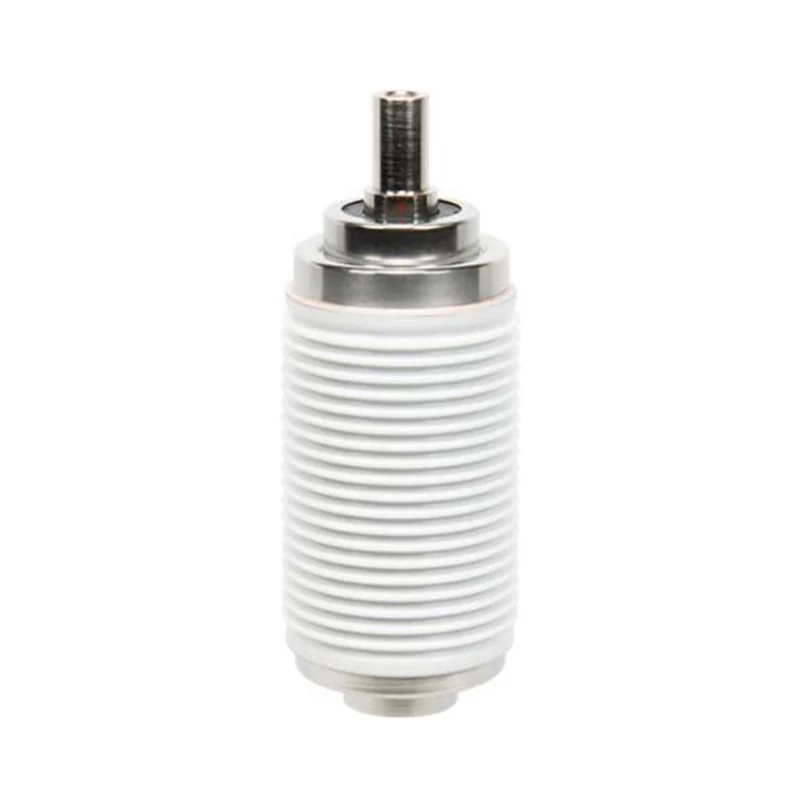

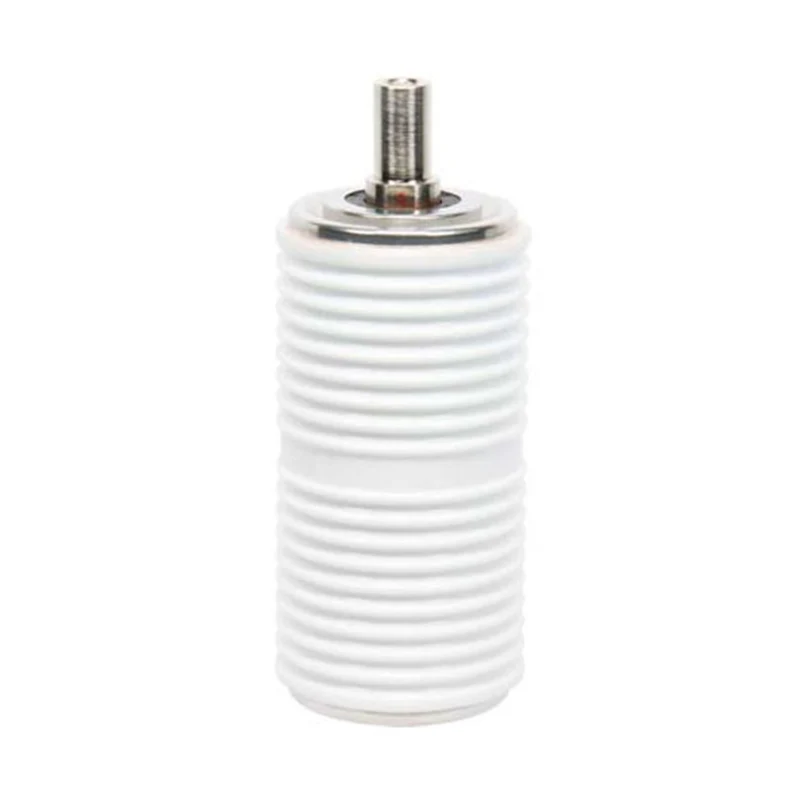

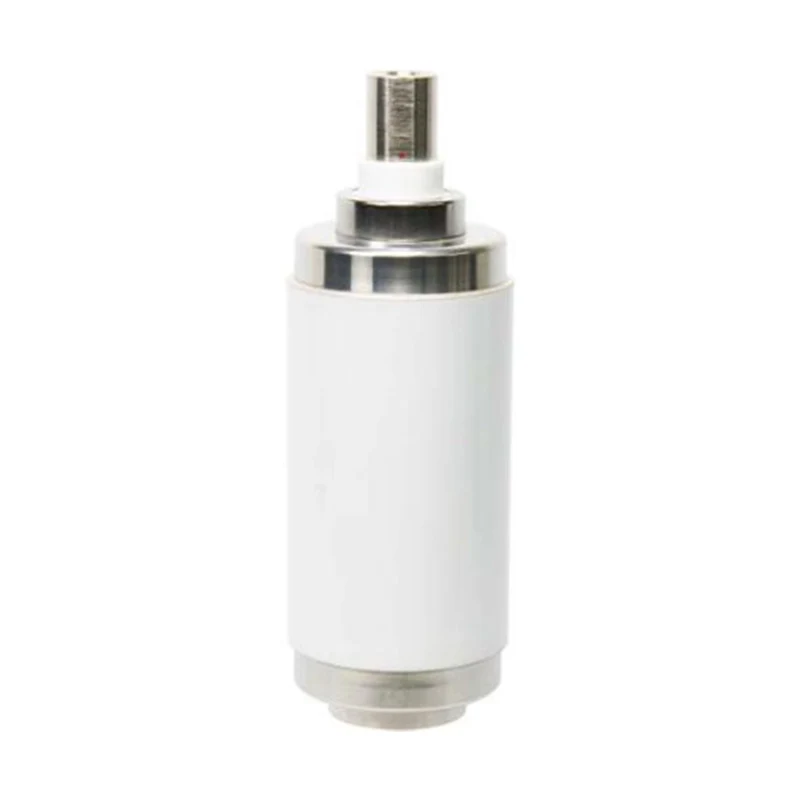

11-kV-Vakuumunterbrecher-Leistungsschalter

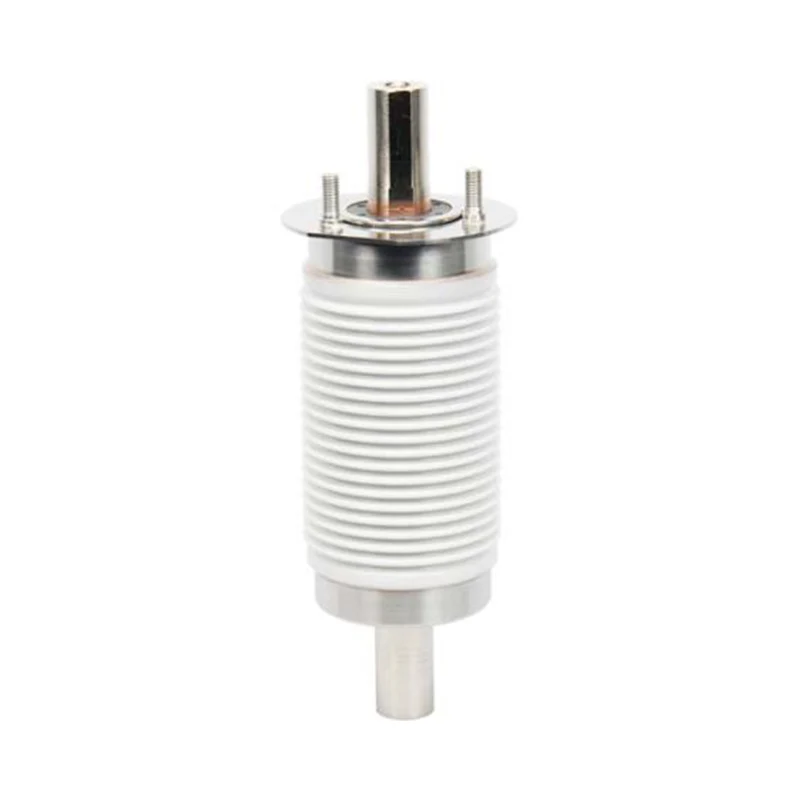

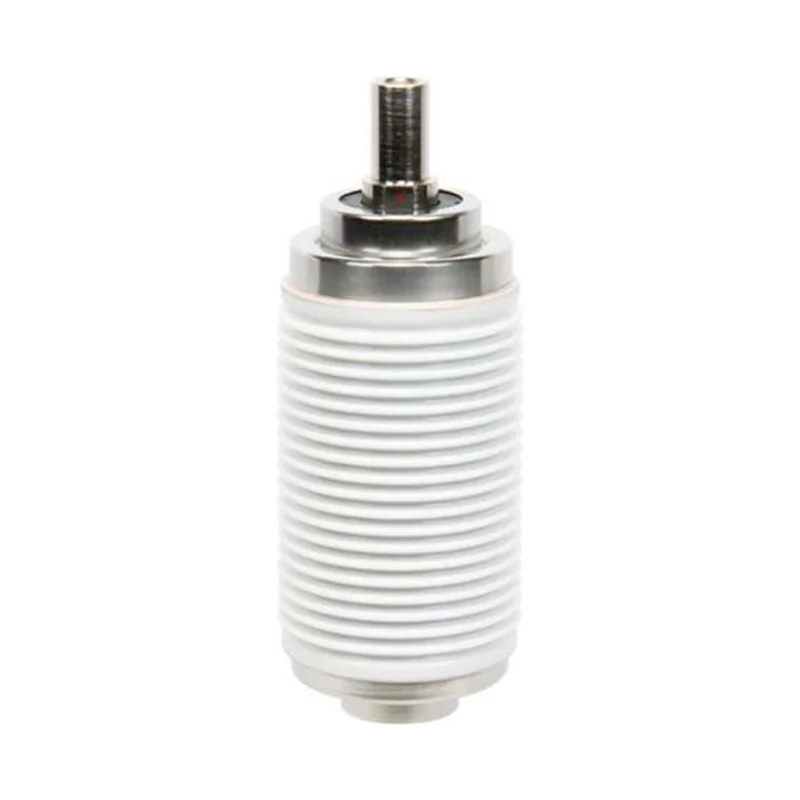

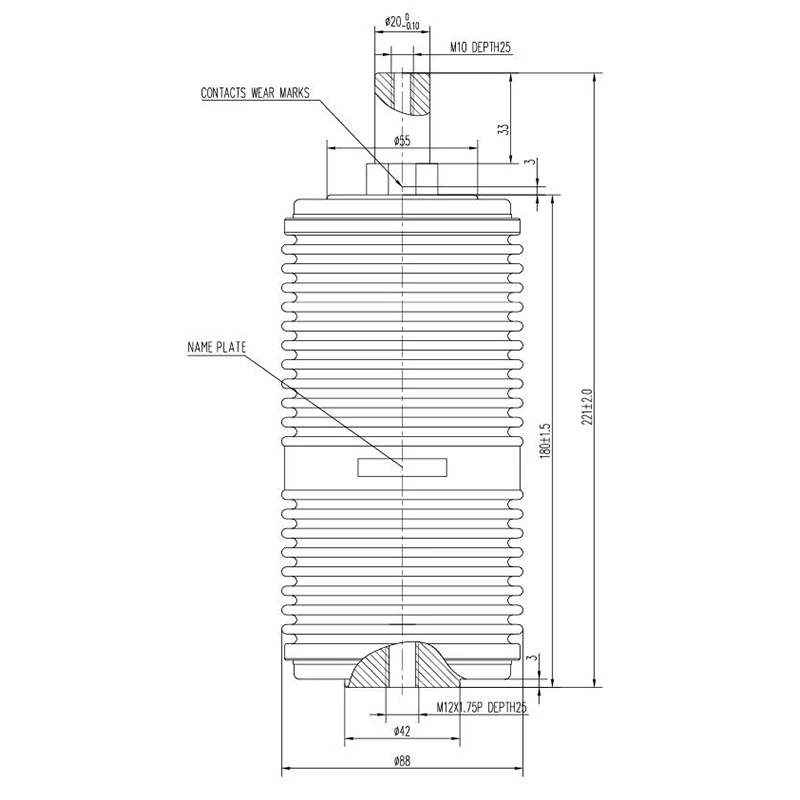

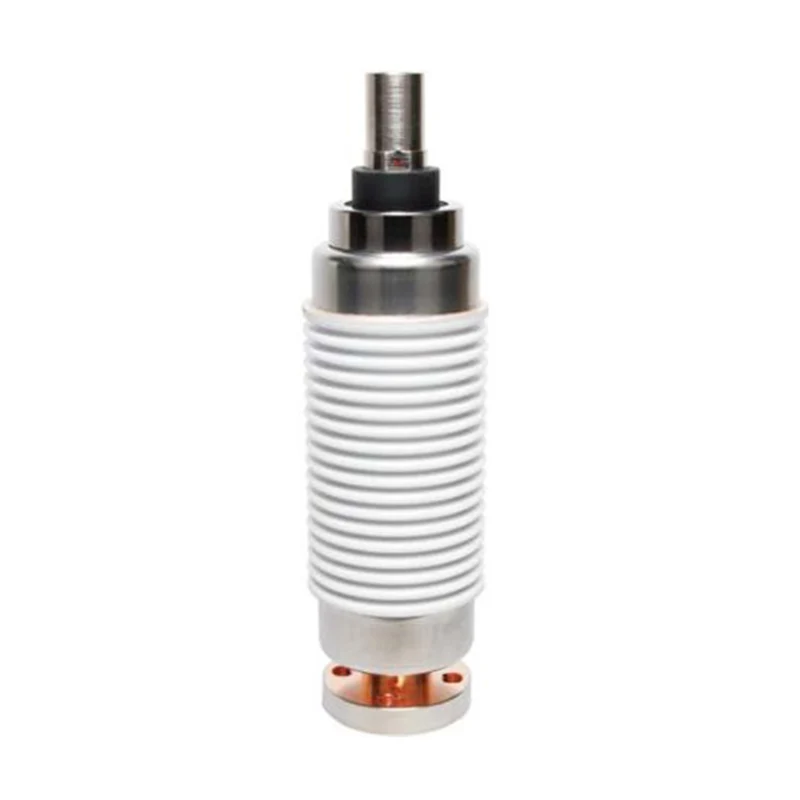

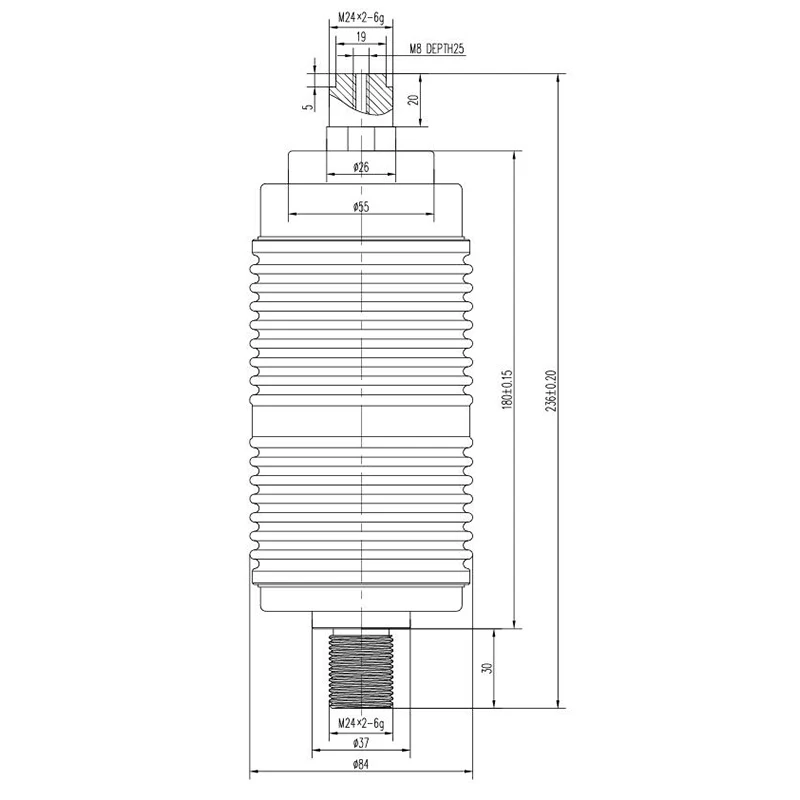

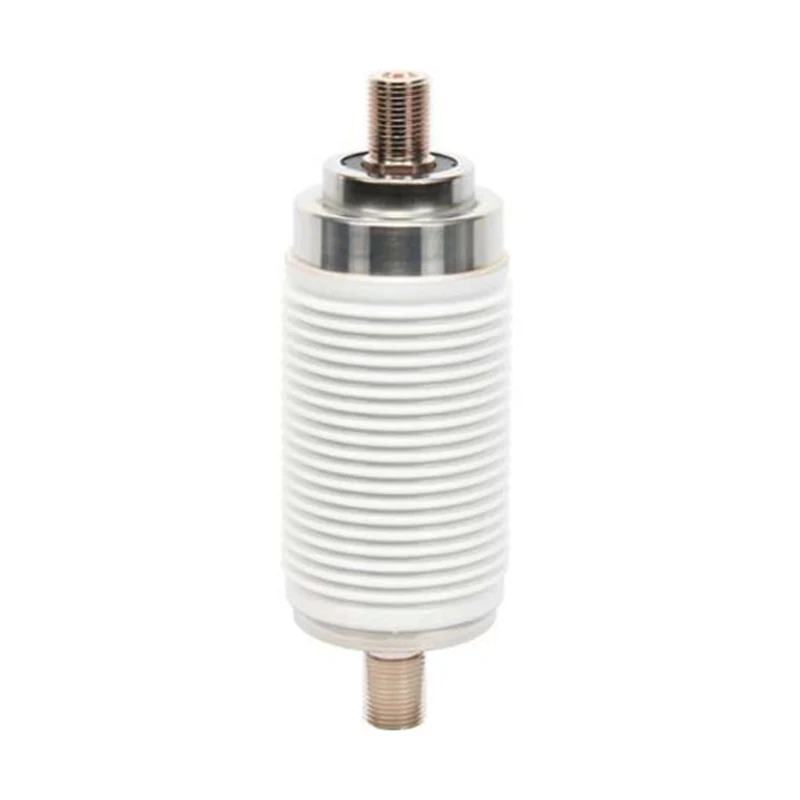

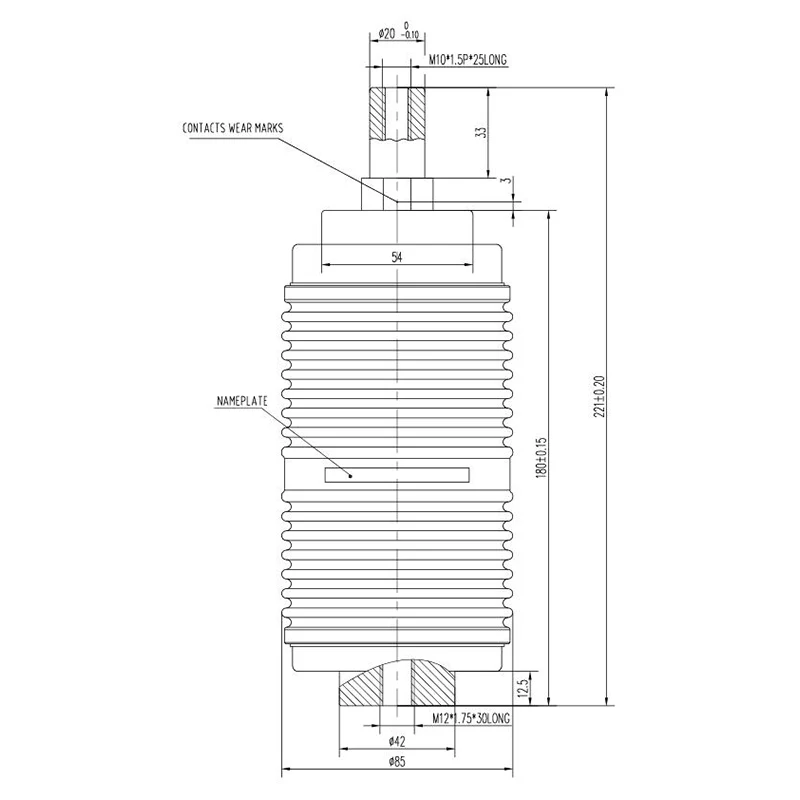

Model: TD324P, TD324N, TD324M, TD324G, TD324C, TD324A, TD321M, TD314Y, TD326G, TD326E, TD325Y, TD325U, TD325P, TD325N, TD325M, TD325L, TD325K, TD325J, TD325G, TD325E, TD325C, TD325A, TD324R, TD324Y, TD336R, TD336G, TD326Y, TD336Y, TD345K, TD358K, TD358Y, TD368Y
Der 11-KV-Vakuumunterbrecher-Leistungsschalter ist das Kernprodukt von Sunway Hanguang Electric Manufacturing Limited, einem professionellen Hersteller in der High-Tech-Entwicklungszone Xiaogan in der Provinz Hubei, China. Mit über 50 Jahren Erfahrung im Bereich elektrischer Hochspannungsgeräte verfügt Sunway Hanguang über solide Forschungs-, Entwicklungs- und Produktionsstärke.
Der 11-KV-Vakuum-Unterbrecher-Leistungsschalter verwendet eine fortschrittliche Hochvakuum-Lichtbogenlöschtechnologie, die sich durch hervorragende Leistung, stabile Qualität und große Anpassungsfähigkeit auszeichnet und internationalen Standards entspricht. Es wird häufig in globalen Stromübertragungs- und -verteilungssystemen eingesetzt und hat sich zu einem vertrauenswürdigen Lieferanten in der Branche entwickelt.
Sunway Hanguang wurde 1968 gegründet und konzentriert sich auf elektrische Hochspannungsgeräte mit einer Produktionsbasis von 40.000 Quadratmetern, einer Baufläche von 15.000 Quadratmetern und einem Gesamtvermögen von über 80 Millionen Yuan. Unsere Fabrik ist mit modernster Ausrüstung ausgestattet und ein professionelles Forschungs- und Entwicklungsteam aus 16 Experten bietet technischen Support. Als professioneller Hersteller mit Sitz in China sind wir bestrebt, weltweit Kunden mit hochwertigen 11-KV-Vakuum-Unterbrecher-Leistungsschaltern und anderen Produkten zu beliefern.
Produktübersicht und Kernparameter
Der 11-KV-Vakuum-Unterbrecher-Leistungsschalter, das Kernprodukt von Sunway Hanguang, ist für die Mittelspannungs-Stromverteilung konzipiert und bietet eine zuverlässige Lichtbogenlöschleistung und eine breite Anwendbarkeit.
- Nennspannung: 11 kV (maximale Betriebsspannung: 12 kV), anwendbar auf 50/60 Hz Wechselstromsystem
- Kerntechnologie: Hochvakuum-Lichtbogenlöschung (Vakuumgrad ≥1,33×10⁻³Pa), Spannungsabdeckung 0,66kV-40,5kV
- Standards: GB, IEC, ANSI; Jahreskapazität: 350.000 Einheiten
- Markt: Verkauf im In- und Ausland, Exportvolumen wächst jährlich um ≥10 %
Tabelle mit Produktspezifikationen
|
ELEKTRISCHE LEISTUNGEN (DREIPHASIG) SYMMETRISCHE GRUNDLAGE |
|||||||||||||||
|
Modell Nr. |
VITD 12/1250-20P |
VITD 12/1250-20N |
VITD 12/1250-20M |
VITD 12/1250-20G |
VITD 12/1250-20C |
VITD 12/1250-20A |
VITD 12/800-13,1M |
VITD 12/630-20Y |
VITD 12/1250-31,5G |
VITD 12/1250-31.5E |
VITD 12/1250-25Y |
VITD 12/1250-25U |
VITD 12/1250-25P |
VITD 12/1250-25N |
VITD 12/1250-25M |
|
Nennfrequenz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
|
Nennmaximale Leitungsspannung |
12 kV, effektiv |
12 kV, effektiv |
12 kV, effektiv |
12 kV, effektiv |
12 kV, effektiv |
12 kV, effektiv |
12 kV, effektiv |
12 kV, effektiv |
12 kV, effektiv |
12 kV, effektiv |
12 kV, effektiv |
12 kV, effektiv |
12 kV, effektiv |
12 kV, effektiv |
12 kV, effektiv |
|
Nennfrequenzfestigkeit: Luft |
42 kV, effektiv |
42 kV, effektiv |
42 kV, effektiv |
42 kV, effektiv |
42 kV, effektiv |
42 kV, effektiv |
38 kV, effektiv |
42 kV, effektiv |
42 kV, effektiv |
42 kV, effektiv |
42 kV, effektiv |
48 kV, effektiv |
42 kV, effektiv |
38 kV, effektiv |
38 kV, effektiv |
|
Bewertete Impulsspannungsfestigkeit: Luft |
95 kV, Spitze |
95 kV, Spitze |
95 kV, Spitze |
95 kV, Spitze |
95 kV, Spitze |
95 kV, Spitze |
95 kV, Spitze |
95 kV, Spitze |
95 kV, Spitze |
95 kV, Spitze |
95 kV, Spitze |
95 kV, Spitze |
95 kV, Spitze |
95 kV, Spitze |
95 kV, Spitze |
|
Bewerteter Normalstrom |
1250A |
1250A |
1250A |
1250A |
1250A |
1250A |
800A |
630A |
1250A |
1250A |
1250A |
1250A |
1250A |
1250A |
1250A |
|
Nennkurzschlussstrom (3Phasensymmetrische Basis) |
20 kA, effektiv |
20 kA, effektiv |
20 kA, effektiv |
20 kA, effektiv |
20 kA, effektiv |
20 kA, effektiv |
13,1 kA, effektiv |
20 kA, effektiv |
31,5 kA, effektiv |
31,5 kA, effektiv |
25 kA, effektiv |
25 kA, effektiv |
25 kA, effektiv |
26,3 kA, effektiv |
25 kA, effektiv |
|
Prozentualer Gleichstromanteil des Nennstroms des Gleichstroms |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Bewerteter Kurzschlussstrom |
50 kA, Spitze |
50 kA, Spitze |
50 kA, Spitze |
50 kA, Spitze |
50 kA, Spitze |
50 kA, Spitze |
32,75 kA, Spitze |
50 kA, Spitze |
80 kA, Spitze |
80 kA, Spitze |
63 kA, Spitze |
63 kA, Spitze |
63 kA, Spitze |
65,75 kA, Spitze |
63 kA, Spitze |
|
Bemessungsdauer des Kurzzeitstroms |
4s |
4s |
4s |
4s |
4s |
4s |
3s |
4s |
4s |
4s |
4s |
3s |
4s |
3s |
3s |
|
Bewerteter Kurzzeitstrom |
20 kA, effektiv |
20 kA, effektiv |
20 kA, effektiv |
20 kA, effektiv |
20 kA, effektiv |
20 kA, effektiv |
13,1 kA, effektiv |
20 kA, effektiv |
31,5 kA, effektiv |
31,5 kA, effektiv |
25 kA, effektiv |
25 kA, effektiv |
25A, effektiv |
26,3 kA, effektiv |
25 kA, effektiv |
|
Bewerteter Spitzenstrom |
50 kA, effektiv |
50 kA, effektiv |
50 kA, effektiv |
50 kA, effektiv |
50 kA, effektiv |
50 kA, effektiv |
32,75 kA, effektiv |
50 kA, effektiv |
80 kA, effektiv |
80 kA, effektiv |
63 kA, effektiv |
63 kA, effektiv |
63 kA, effektiv |
65,75 kA, effektiv |
63 kA, effektiv |
|
Maximaler Kontaktwiderstand bei minimaler Schließkraft |
19 Mikroohm |
19 Mikroohm |
19 Mikroohm |
19 Mikroohm |
19 Mikroohm |
19 Mikroohm |
25 Mikroohm |
20 Mikroohm |
18 Mikroohm |
18 Mikroohm |
19 Mikroohm |
18 Mikroohm |
19 Mikroohm |
20 Mikroohm |
25 Mikroohm |
|
Nenn-Abschaltstrom der einzelnen Kondensatorbank |
630A,r.m.s |
630A,r.m.s |
630A,r.m.s |
630A,r.m.s |
630A,r.m.s |
630A,r.m.s |
400A, effektiv |
630A,r.m.s |
630A,r.m.s |
630A,r.m.s |
630A,r.m.s |
400A, effektiv |
630A,r.m.s |
400A, effektiv |
400A, effektiv |
|
Nenn-Abschaltstrom der Back-to-Back-Kondensatorbank |
400A, effektiv |
400A, effektiv |
400A, effektiv |
400A, effektiv |
400A, effektiv |
400A, effektiv |
|
400A, effektiv |
400A, effektiv |
400A, effektiv |
400A, effektiv |
|
400A, effektiv |
|
|
|
Bewerteter Betriebsablauf |
o-0,3s-co-180s-co |
o-0,3s-co-180s-co |
o-0,3s-co-180s-co |
o-0,3s-co-180s-co |
o-0,3s-co-180s-co |
o-0,3s-co-180s-co |
|
o-0,3s-co-180s-co |
o-0,3s-co-180s-co |
o-0,3s-co-180s-co |
o-0,3s-co-180s-co |
|
o-0,3s-co-180s-co |
|
|
|
MECHANISCHE DATEN |
|||||||||||||||
|
Modell Nr. |
VITD 12/1250-20P |
VITD 12/1250-20N |
VITD 12/1250-20M |
VITD 12/1250-20G |
VITD 12/1250-20C |
VITD 12/1250-20A |
VITD 12/800-13,1M |
VITD 12/630-20Y |
VITD 12/1250-31,5G |
VITD 12/1250-31.5E |
VITD 12/1250-25Y |
VITD 12/1250-25U |
VITD 12/1250-25P |
VITD 12/1250-25N |
VITD 12/1250-25M |
|
Unterbrechergewicht (ca.) |
2,39 kg |
2,36 kg |
2,28 kg |
2,36 kg |
3,14 kg |
2,32 kg |
1,65 kg |
1,73 kg |
3,54 kg |
3,44 kg |
3,03 kg |
2,65 kg |
2,39 kg |
2,36 kg |
2,28 kg |
|
Gewicht des beweglichen Teils (ca.) |
0,82 kg |
0,82 kg |
0,82 kg |
0,82 kg |
0,82 kg |
0,82 kg |
0,8 kg |
0,49 kg |
1,28 kg |
1,1 kg |
0,93 kg |
1,2 kg |
0,82 kg |
1,2 kg |
1,2 kg |
|
Schließkraft aufgrund von Balg und Atmosphäre |
80 ± 40 N |
80 ± 40 N |
80 ± 40 N |
80 ± 40 N |
80 ± 40 N |
80 ± 40 N |
|
80 ± 40 N |
120 ± 50 N |
120 ± 50 N |
80 ± 40 N |
15,9 kgF |
80 ± 40 N |
15,9 kgF |
15,9 kgF |
|
Es ist Kraft erforderlich, um die Kontakte bei vollem Hub offen zu halten |
120 ± 50 N |
120 ± 50 N |
120 ± 50 N |
120 ± 50 N |
120 ± 50 N |
120 ± 50 N |
|
120 ± 50 N |
190 ± 60 N |
190 ± 60 N |
120 ± 50 N |
|
120 ± 50 N |
|
|
|
MECHANISCHE ANFORDERUNGEN (REF. VCB) |
|||||||||||||||
|
Modell Nr. |
VITD 12/1250-20P |
VITD 12/1250-20N |
VITD 12/1250-20M |
VITD 12/1250-20G |
VITD 12/1250-20C |
VITD 12/1250-20A |
VITD 12/800-13,1M |
VITD 12/630-20Y |
VITD 12/1250-31,5G |
VITD 12/1250-31.5E |
VITD 12/1250-25Y |
VITD 12/1250-25U |
VITD 12/1250-25P |
VITD 12/1250-25N |
VITD 12/1250-25M |
|
Kontaktschlaganfall |
8±1 mm |
8±1 mm |
8±1 mm |
8±1 mm |
8±1 mm |
8±1 mm |
8±1 mm |
9±1 mm |
11±1 mm |
11±1 mm |
11±1 mm |
9±1 mm |
8±1 mm |
8±1 mm |
8±1 mm |
|
Öffnungsgeschwindigkeit (Durchschnitt von 75 Kontaktabstand) |
1,1 ± 0,2 m/Sek |
1,1 ± 0,2 m/Sek |
1,1 ± 0,2 m/Sek |
1,1 ± 0,2 m/Sek |
1,1 ± 0,2 m/Sek |
1,1 ± 0,2 m/Sek |
1,0–1,4 m/Sek |
1,1 ± 0,2 m/Sek |
1,1 ± 0,2 m/Sek |
1,1 ± 0,2 m/Sek |
1,1 ± 0,2 m/Sek |
1,0–1,4 m/Sek |
1,1 ± 0,2 m/Sek |
1,0–1,4 m/Sek |
1,0–1,4 m/Sek |
|
Maximaler Nachlauf beim Öffnen |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
|
Maximaler Rebound beim Öffnen |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
2mm |
|
Schließgeschwindigkeit (Durchschnitt der letzten 30 % Kontaktlücke) |
0,6 ± 0,2 m/Sek |
0,6 ± 0,2 m/Sek |
0,6 ± 0,2 m/Sek |
0,6 ± 0,2 m/Sek |
0,6 ± 0,2 m/Sek |
0,6 ± 0,2 m/Sek |
0,6–1,0 m/Sek |
0,6 ± 0,2 m/Sek |
0,6 ± 0,2 m/Sek |
0,6 ± 0,2 m/Sek |
0,6 ± 0,2 m/Sek |
0,6–1,0 m/Sek |
0,6 ± 0,2 m/Sek |
0,6–1,0 m/Sek |
0,6–1,0 m/Sek |
|
Maximale Kontakt-Bounse-Dauer (mit maximal 2 Bounces) |
≤2ms |
≤2ms |
≤2ms |
≤2ms |
≤2ms |
≤2ms |
0,002 Sek |
≤2ms |
≤2ms |
≤2ms |
≤2ms |
0,002 Sek |
≤2ms |
0,002 Sek |
0,002 Sek |
|
Bewertete Kontaktdruckkraft |
2000 ± 200 N |
2000 ± 200 N |
2000 ± 200 N |
2000 ± 200 N |
2000 ± 200 N |
2000 ± 200 N |
120–140 kgF |
2000 ± 200 N |
3150 ± 200 N |
3150 ± 200 N |
2000 ± 200 N |
184–203 kgF |
2000 ± 200 N |
184–224 kgF |
184–224 kgF |
|
Ungleichzeitiges Schließen und Öffnen von dreiphasigen Kontakten |
≤2ms |
≤2ms |
≤2ms |
≤2ms |
≤2ms |
≤2ms |
|
|
≤2ms |
≤2ms |
≤2ms |
|
≤2ms |
|
|
|
LEBENSDAUER (GESCHÄTZT) |
|||||||||||||||
|
Modell Nr. |
VITD 12/1250-20P |
VITD 12/1250-20N |
VITD 12/1250-20M |
VITD 12/1250-20G |
VITD 12/1250-20C |
VITD 12/1250-20A |
VITD 12/800-13,1M |
VITD 12/630-20Y |
VITD 12/1250-31,5G |
VITD 12/1250-31.5E |
VITD 12/1250-25Y |
VITD 12/1250-25U |
VITD 12/1250-25P |
VITD 12/1250-25N |
VITD 12/1250-25M |
|
Elektrische Lebensdauer bei Nennnormalstrom |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
|
Elektrische Lebensdauer bei Nennkurzschlussstrom |
100 Operationen |
100 Operationen |
100 Operationen |
100 Operationen |
100 Operationen |
100 Operationen |
100 Operationen |
100 Operationen |
100 Operationen |
100 Operationen |
100 Operationen |
100 Operationen |
100 Operationen |
100 Operationen |
100 Operationen |
|
Mechanisches Leben |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
50.000 Operationen |
|
Kontakterosionsgrenze |
3mm |
3mm |
3mm |
3mm |
3mm |
3mm |
3mm |
3mm |
3mm |
3mm |
3mm |
3mm |
3mm |
3mm |
3mm |
|
Haltbarkeit |
20 Jahre |
20 Jahre |
20 Jahre |
20 Jahre |
20 Jahre |
20 Jahre |
20 Jahre |
20 Jahre |
20 Jahre |
20 Jahre |
20 Jahre |
20 Jahre |
20 Jahre |
20 Jahre |
20 Jahre |
|
Erfüllt oder übertrifft die Anforderungen an die elektrische Lebensdauer der Klasse E2 für den Betrieb mit automatischer Wiedereinschaltung gemäß IEC 62271-200 und JB 8738-2008. |
|||||||||||||||
|
Bewertete Eigenschaften werden auf Anfrage angegeben |
|||||||||||||||
Für weitere Parameterinformationen kontaktieren Sie uns bitte per E-Mail: export@swhge.com
Produktmerkmale und Vorteile
1. Sicher und zuverlässig
Der 11-KV-Vakuum-Unterbrecher-Leistungsschalter verfügt über Kontakte aus Cu-Cr-Legierung und importierte Faltenbälge und weist einen niedrigen Zerhackwert, eine jährliche Leckagerate von <0,5 % und eine Lebensdauer von 30 Jahren auf. Es passt sich an -45°C~+85°C, ≤4000m Höhe an, mit einer mechanischen Lebensdauer von ≥50.000 Malen.
2. Führende Technologie und Qualitätskontrolle
Mit einmaliger Versiegelung und schneller Leckerkennungstechnologie stellt unsere Fabrik die Produktkonsistenz sicher. Jeder 11-KV-Vakuum-Unterbrecher-Leistungsschalter verfügt über eine eindeutige Seriennummer und einen Prüfbericht, die eine vollständige Rückverfolgbarkeit ermöglichen und internationalen Zertifizierungen entsprechen.
3. Grün und intelligent
Keine SF6-Emissionen, umweltfreundlich. Es unterstützt intelligente Überwachung und ist mit gängigen Schaltanlagen kompatibel, Plug-and-Play, wodurch die Installationseffizienz um 30 % verbessert wird.
4. Starke Stärke und perfekter Service
Mit mehr als 20 Kernpatenten bieten wir OEM/ODM-Services, 10 Jahre Garantie, 7x24-Stunden-Fernsupport und Vor-Ort-Service und werden so zu einem vertrauenswürdigen Lieferanten weltweit.
Produktanwendungen
Weit verbreitet in Energiesystemen, industrieller Produktion, kommerzieller Infrastruktur, neuen Energien und EPC-Projekten in Übersee für den Stromübertragungs- und -verteilungsschutz.
FAQs
1. Anpassung: Unterstützt, einschließlich Spannung, Strom und Betriebsmechanismus.
2. Qualitätssicherung: Vollständige Prozesskontrolle, rückverfolgbare Seriennummer und internationale Zertifizierungen.
3. After-Sales: 10 Jahre Garantie, 7×24-Stunden-Fern- und Vor-Ort-Service.
4. Transport und Installation: Professionelle Verpackung, Anleitung verfügbar, Leistungsüberprüfung nach der Installation erforderlich.
Hot-Tags: 11KV-Vakuumunterbrecher-Leistungsschalter, China, Hersteller, Fabrik, Lieferant
Verwandte Kategorie
- Vakuumunterbrecher für VCB im Freien
- Vakuumunterbrecher-Leistungsschalter
- Vakuumunterbrecher für Lasttrennschalter
- Vakuumunterbrecher für Schütz
- Vakuumunterbrecher für Ringhaupteinheit
- Vakuumunterbrecher für Eisenbahnleistungsschalter
- Vakuumunterbrecher für Generator VCB
- Vakuumunterbrecher für Laststufenschalter
- Vakuumunterbrecher für Recloser
- Vakuumunterbrecher für schnelles Umschalten
Anfrage absenden
Kontaktinformation
-
Adresse
Nr. 1, Huangpi Road, Stadt Xiaogan, Provinz Hubei, China
-
Tel
-
Email
Für Anfragen zu unseren Produkten oder unserer Preisliste hinterlassen Sie uns bitte Ihre E-Mail und wir werden uns innerhalb von 24 Stunden bei Ihnen melden.
