11-kV-Vakuumunterbrecher für VCB im Freien

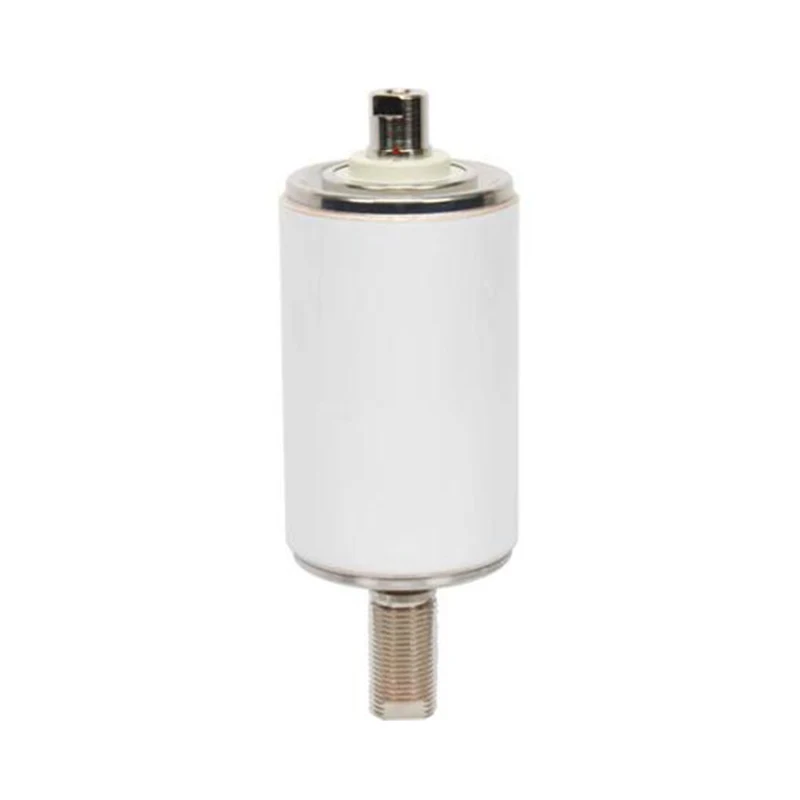

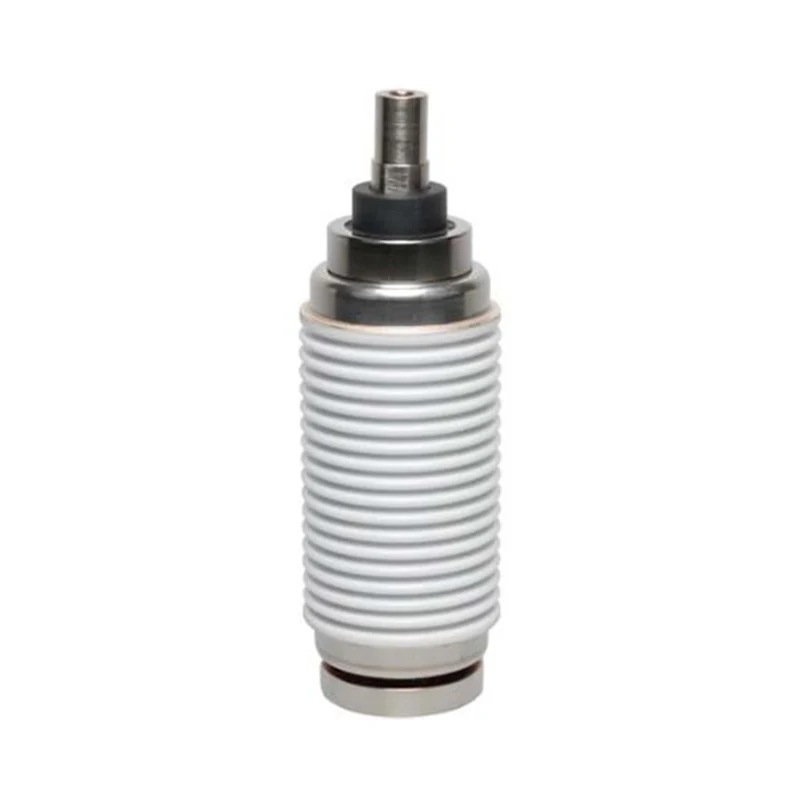

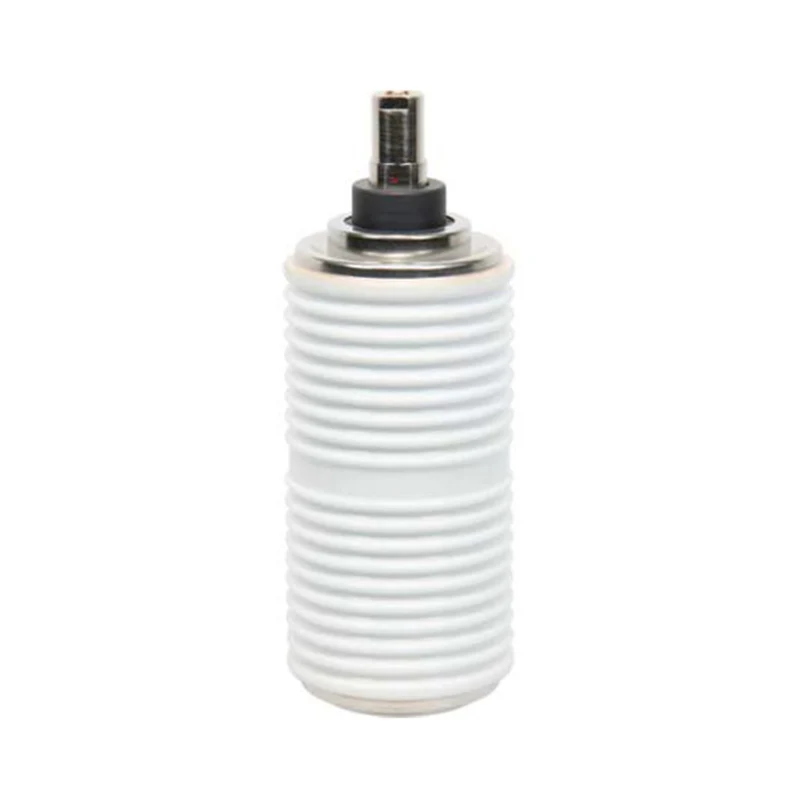

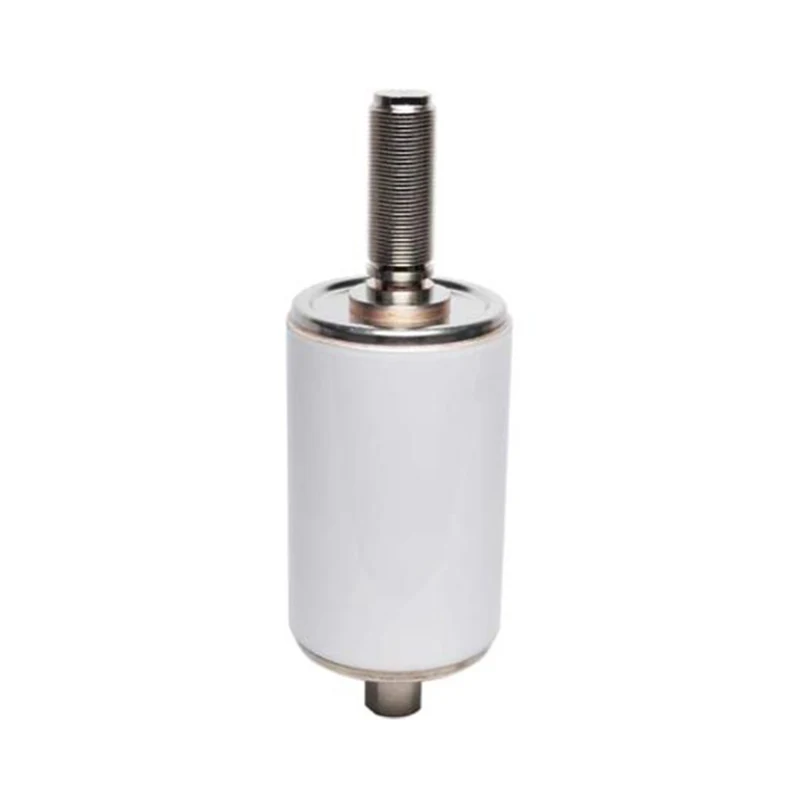

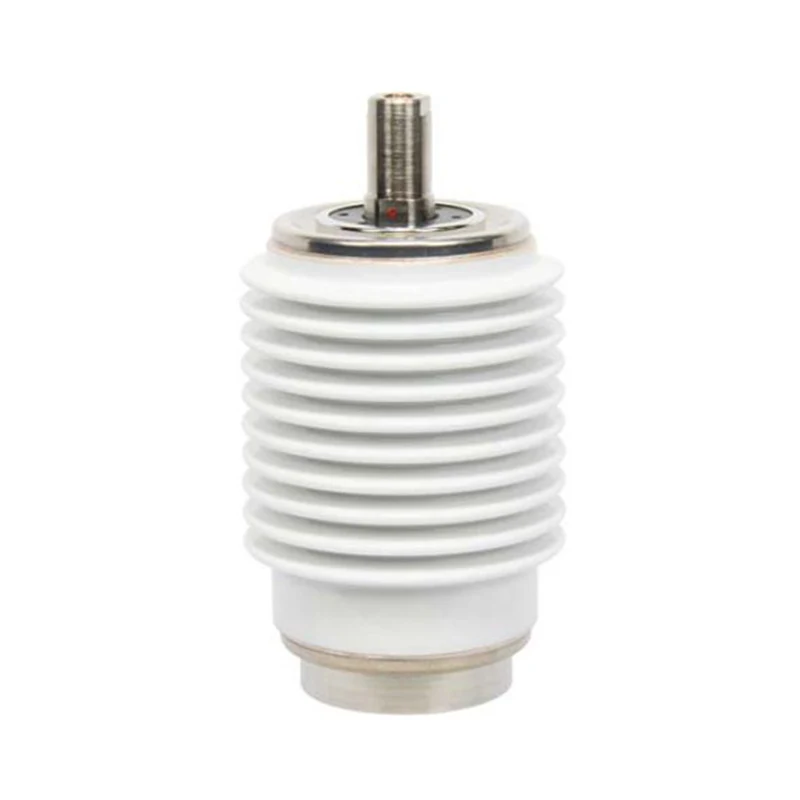

Model: TD313D, TD314A, TD314B, TD314D, TD315B

Das Kernprodukt von Sunway Hanguang (ein professioneller Hersteller), der 11-KV-Vakuumunterbrecher für Außen-VCB, ist eine spezielle Lichtbogenlöscheinheit für 11-KV-Außen-VCB, die die VITD 12/630-Serie abdeckt und mit 50/60-Hz-Systemen kompatibel ist. Mit einem Vakuumgrad von ≤1,33×10⁻³Pa sorgt es für eine sichere Lichtbogenlöschung und verhindert eine Wiederzündung und geht so auf die wichtigsten Schwachstellen bei Außenanwendungen ein. Es hat zahlreiche maßgebliche Zertifizierungen bestanden und wurde weltweit in über 50.000 Einheiten installiert. Als zuverlässiger Lieferant bietet das Unternehmen Unterstützung für die 11-KV-Außenstromverteilung in China und weltweit.

Anfrage absenden

Produktbeschreibung

Der 11-kV-Vakuumunterbrecher für Außen-VCB wurde von Sunway Hanguang speziell für Außen-VCBs entwickelt und nutzt eine automatisierte Fabrik und 15 Kernpatente, um das Vakuumniveau streng zu kontrollieren und die Probleme der schwachen Isolierung, der leichten Alterung und der komplexen Wartung, die mit herkömmlichen Produkten verbunden sind, vollständig zu lösen.

Dieses Produkt hat mehrere internationale und nationale Zertifizierungen bestanden und wird von namhaften Unternehmen wie ABB anerkannt. Es hat seine Zuverlässigkeit in extremen Außenumgebungen unter Beweis gestellt und ist weltweit die bevorzugte Wahl für 11-kV-Freiluft-VCBs für den Außenbereich.

Produktspezifikationen

Elektrische Nennwerte (3 Phasen) Symmetrische Basis
Modell Nr.	VITD 12/630-16D	VITD 12/630-20A	VITD 12/630-20B	VITD 12/630-20D	VITD12/630-25B
Nennfrequenz	50/60Hz
Nennmaximale Leitungsspannung	12 kV, effektiv
Nennfrequenzfestigkeit: Luft	42 kV, effektiv
Bewertete Impulsspannungsfestigkeit: Luft	95 kV, Spitze
Bewerteter Normalstrom	630A
Bemessungskurzschlussstrom (dreiphasige symmetrische Basis)	16 kA, effektiv	20 kA, effektiv
Prozentualer Gleichstromanteil des Nennstroms des Gleichstroms	0.5
Bewerteter Kurzschlussstrom	40 kA, Spitze
Bemessungsdauer des Kurzzeitstroms	4s
Bewerteter Kurzzeitstrom	16 kA, effektiv	20 kA, effektiv
Bewerteter Spitzenstrom	40 kA, effektiv	50 kA, effektiv
Maximaler Kontaktwiderstand bei minimaler Schließkraft	20 Mikroohm
Nenn-Abschaltstrom der einzelnen Kondensatorbank	630A,r.m.s
Nenn-Abschaltstrom der Back-to-Back-Kondensatorbank	400A, effektiv
Bewerteter Betriebsablauf	o-0,3s-co-180s-co
MECHANISCHE DATEN
Unterbrechergewicht (ca.)	1,53 kg	2,09 kg	1,73 kg	2,48 kg	1,73 kg
Gewicht des beweglichen Teils (ca.)	0,49 kg	0,49 kg	0,49 kg	0,67 kg	0,49 kg
Schließkraft aufgrund von Balg und Atmosphäre	80 ± 40 N
Es ist Kraft erforderlich, um die Kontakte bei vollem Hub offen zu halten	120 ± 50 N
MECHANISCHE ANFORDERUNGEN (REF. VCB)
Kontaktschlaganfall	9±1 mm
Öffnungsgeschwindigkeit (Durchschnitt von 75 Kontaktspalten)	1,1 ± 0,2 m/Sek
Maximaler Nachlauf beim Öffnen	2mm
Maximaler Rebound beim Öffnen	2mm
Schließgeschwindigkeit (Durchschnitt der letzten 30 % Kontaktlücke)	0,6 ± 0,2 m/Sek
Maximale Kontakt-Bounse-Dauer (mit maximal 2 Bounces)	≤2ms
Bewertete Kontaktdruckkraft	1600 ± 200 N
LEBENSDAUER (GESCHÄTZT)
Elektrische Lebensdauer bei Nennnormalstrom	50.000 Operationen
Elektrische Lebensdauer bei Nennkurzschlussstrom	100Operationen
Mechanisches Leben	50.000 Operationen
Kontakterosionsgrenze	3mm
Haltbarkeit	20 Jahre
Erfüllt oder übertrifft die Anforderungen an die elektrische Lebensdauer der Klasse E2 für den Betrieb mit automatischer Wiedereinschaltung gemäß IEC 62271-200 und JB 8738-2008.
Bewertete Eigenschaften werden auf Anfrage angegeben

Produktmerkmale und Vorteile

Der 11-KV-Vakuumunterbrecher für VCB im Freien ist für raue Außenumgebungen optimiert und bietet herausragende Vorteile: Kontakte aus Cu-Cr-Legierung sorgen für eine stabile Lichtbogenlöschung, importierte Faltenbälge sorgen für zuverlässige Abdichtung (jährliche Leckrate <0,5 %) und eine Lebensdauer von 50.000 Zyklen erfordert keine Wartung; Das Verbundgehäuse bietet IP65-Schutz, ist für große Temperaturbereiche und große Höhen geeignet und verfügt über eine hervorragende Wetterbeständigkeit. Strenge Qualitätskontrolle und modularer Aufbau gewährleisten eine einfache Installation und einen zeitnahen Kundendienst.

Produktanwendungsszenarien

Der 11-KV-Vakuumunterbrecher für VCB im Außenbereich eignet sich für alle 11-KV-Stromverteilungsszenarien im Freien und wird häufig in städtischen und ländlichen Stromnetzen, Wind- und Solarkraftwerken, Industrieparks, Schienenverkehr und Energiespeichersystemen eingesetzt. Das Produkt hat keine SF₆-Emissionen, entspricht den Umweltvorschriften und bietet zuverlässige Unterstützung für globale 11-kV-Smart-Grids.

Häufig gestellte Fragen

1. Anpassungsdienste: Unterstützt internationale und nationale Standardanpassungen, bietet OEM/ODM-Dienste und konventionelle Modelle werden innerhalb von 7 Tagen ausgeliefert, kompatibel mit gängigen VCB-Geräten.

2. Qualitätssicherung: Kernkomponenten werden sorgfältig ausgewählt, eine automatisierte Qualitätskontrolle im Werk ist implementiert und Produkte sind über QR-Code rückverfolgbar.

3. Garantie und Kundendienst: 10 Jahre eingeschränkte Garantie mit weltweiten Servicestellen, die rund um die Uhr technischen Support und Wartungsunterstützung bieten.

4. Installationshinweise: Feuchtigkeitsbeständige und schlagfeste Verpackung; die Installation ist für Außenumgebungen geeignet; Es wird empfohlen, nach der Installation Spannungs- und mechanische Tests durchzuführen.

11KV Vacuum Interrupter For Outdoor VCB
