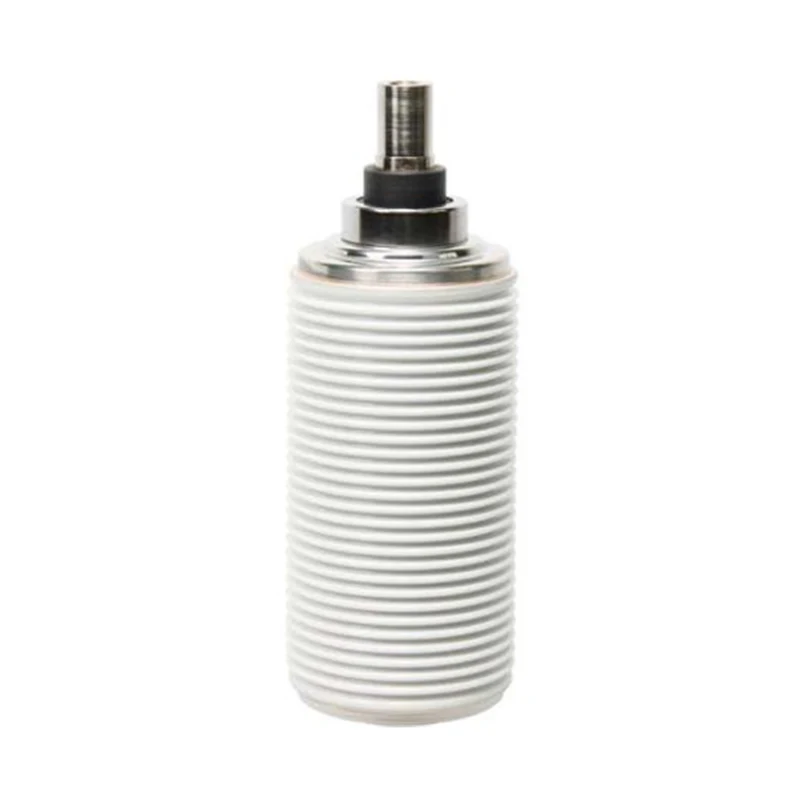

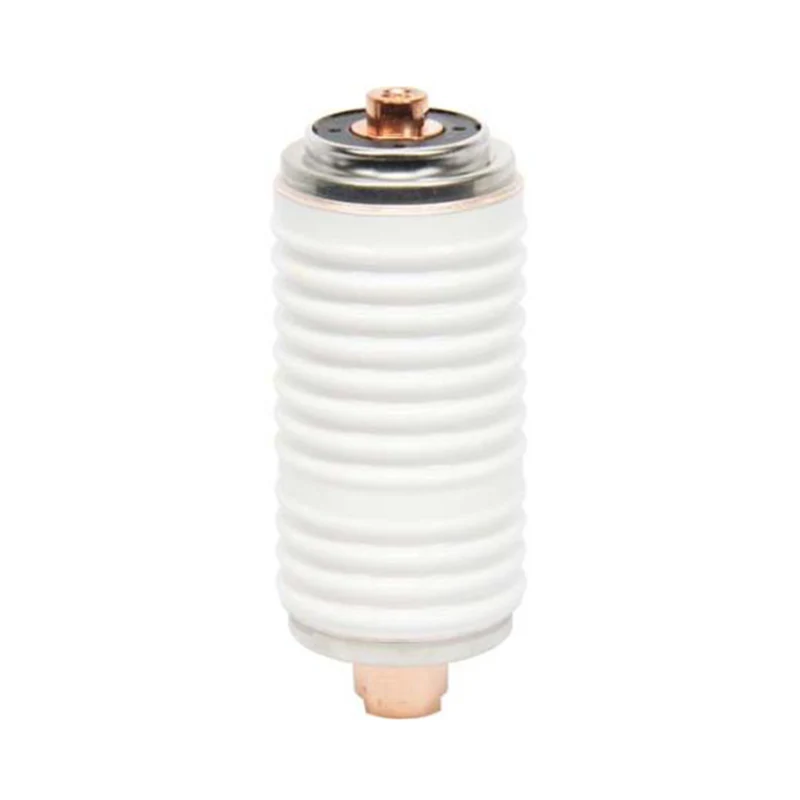

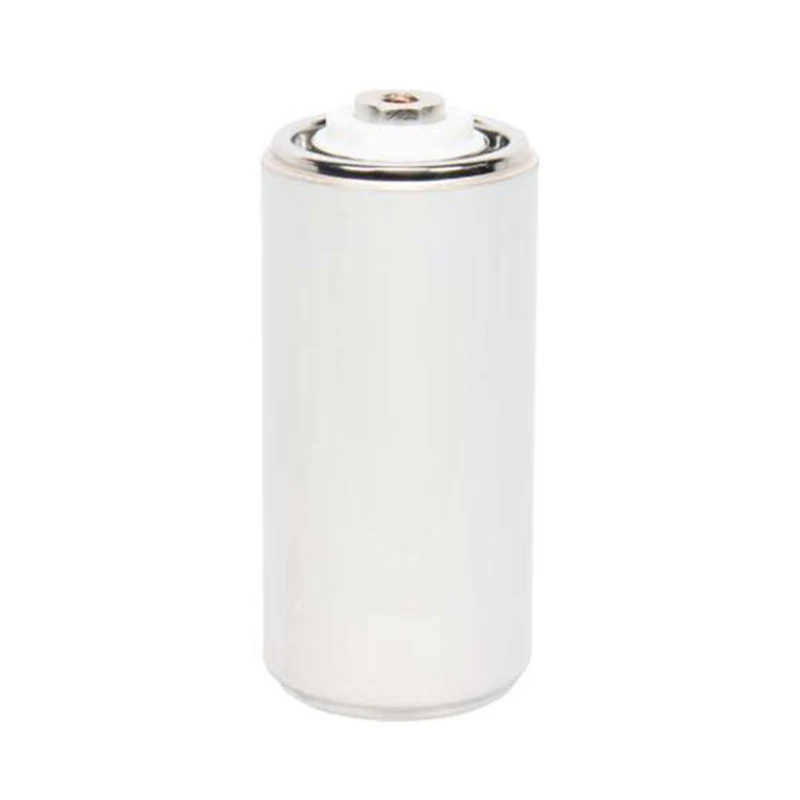

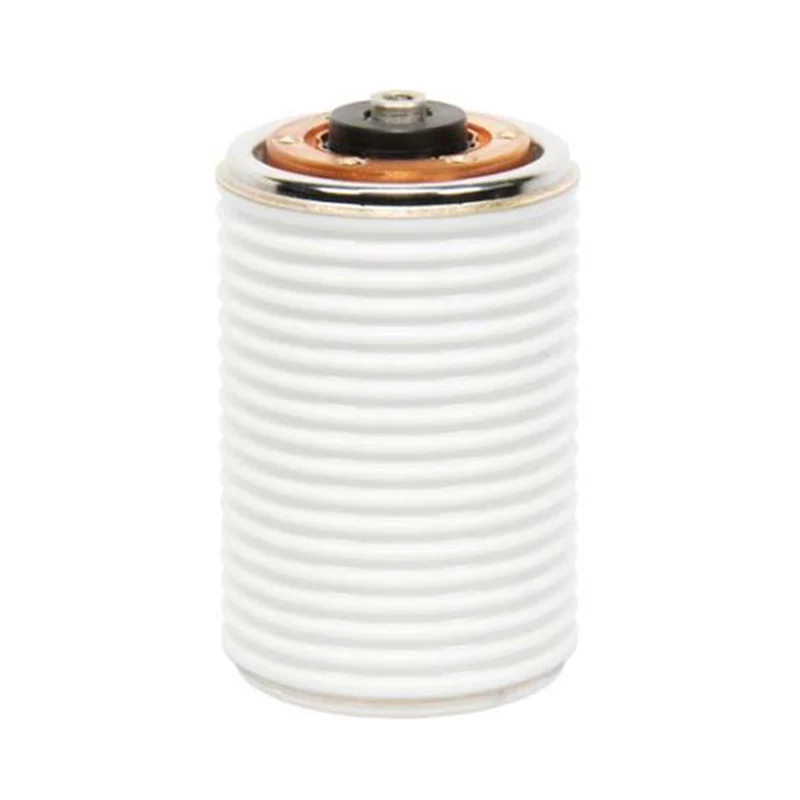

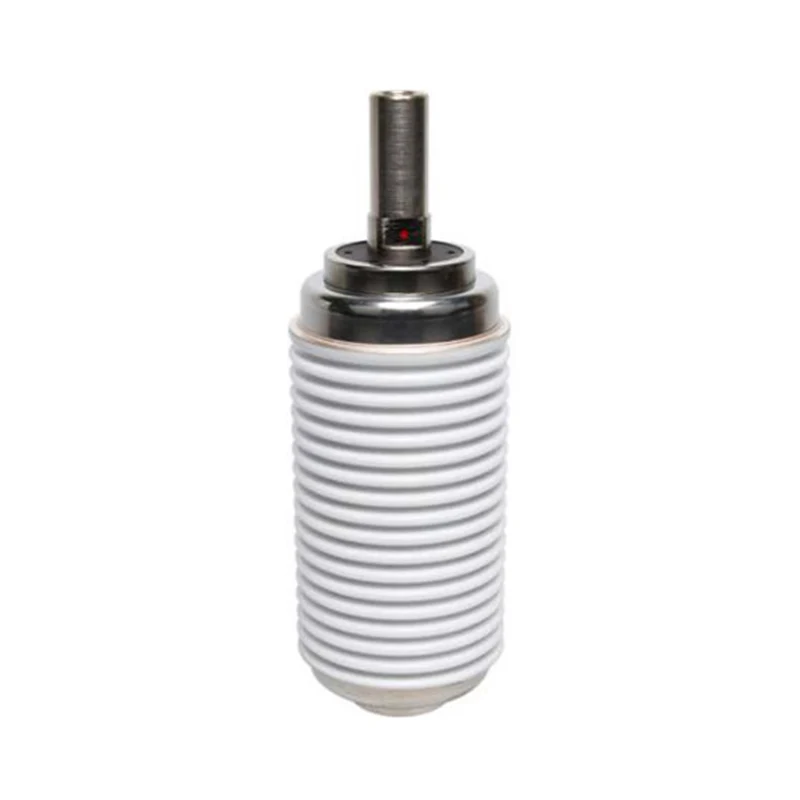

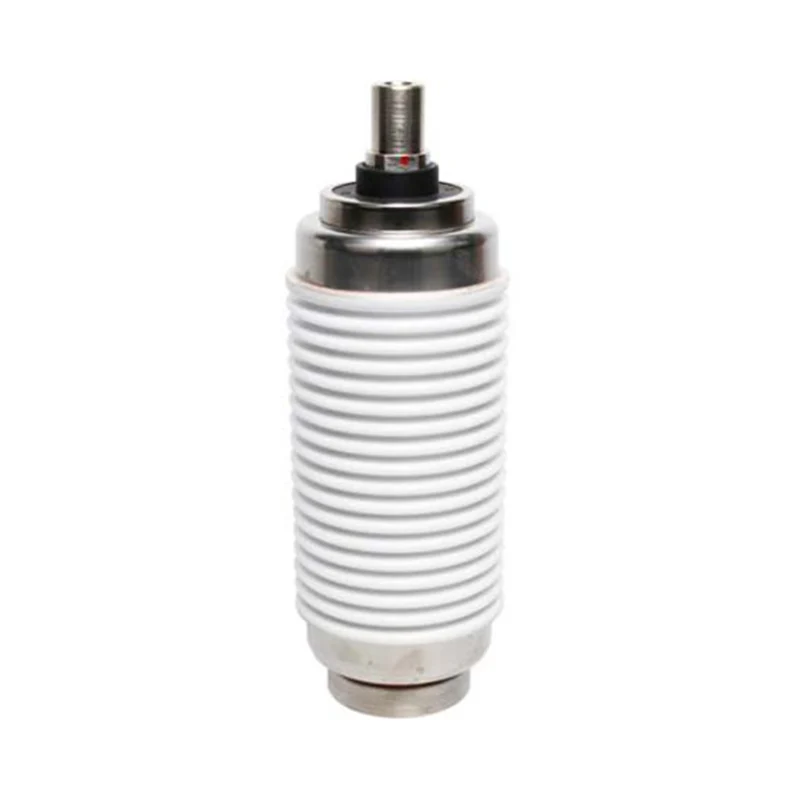

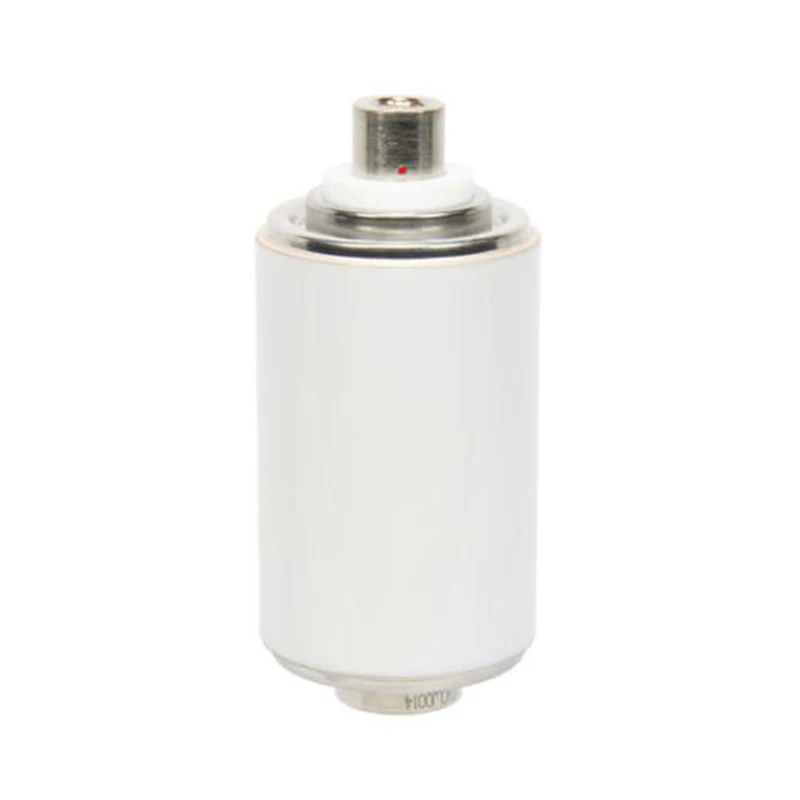

12-kV-Vakuumunterbrecher für Lasttrennschalter

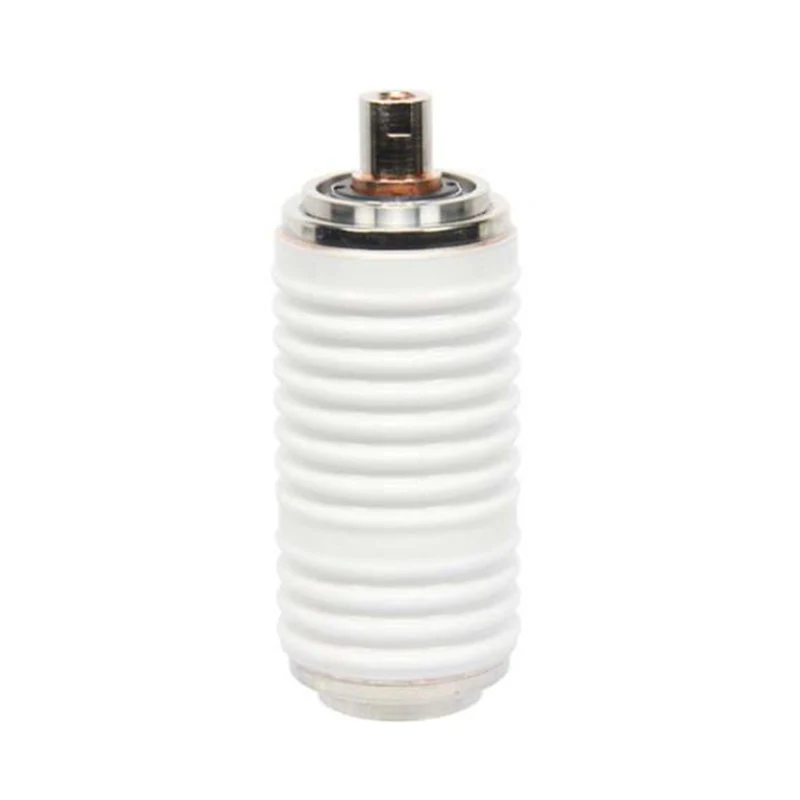

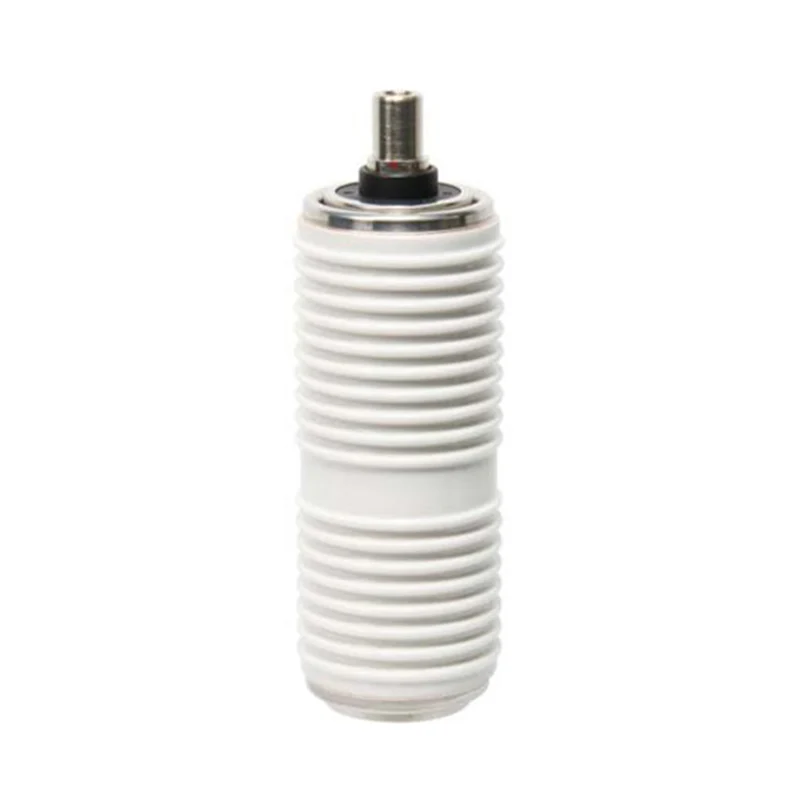

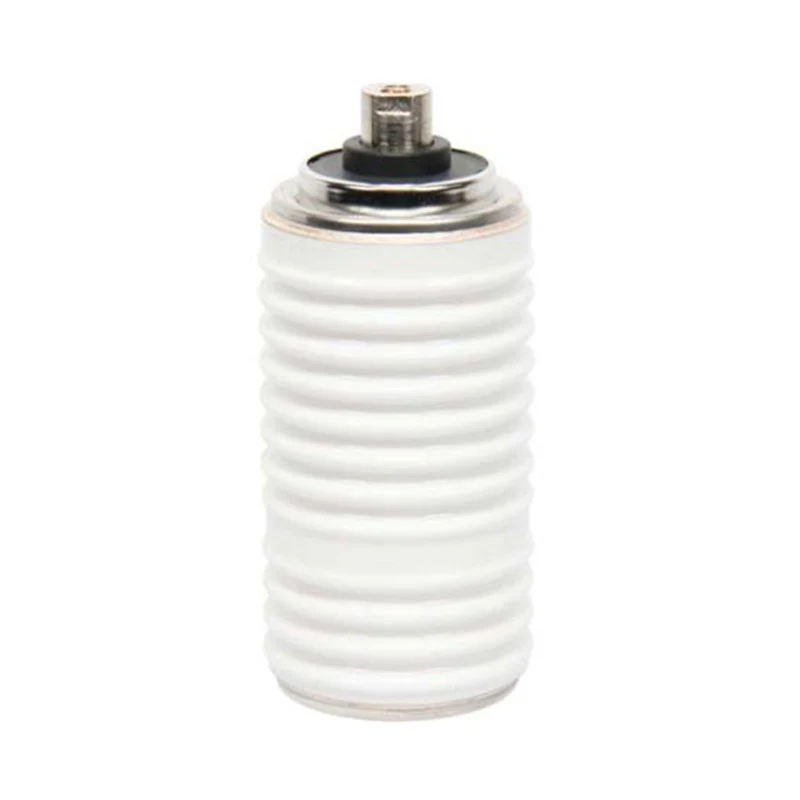

Model: TF314B, TF314P, TF314QN, TF314V, TF314NV, TF314J, TF314L, TF314X, TF324P, TF314D, TF314G

Der Sunway Hanguang 12-kV-Vakuumunterbrecher für Lasttrennschalter ist eine Kernlichtbogenlöscheinheit, die speziell für Mittelspannungs-Lasttrennschalter entwickelt wurde. Als professioneller Hersteller mit über fünfzig Jahren Erfahrung im Elektrobereich nutzt Sunway Hanguang seine intelligenten High-End-Produktionslinien und Kernpatente, um hochwertige Produkte zu entwickeln, die an 50/60-Hz-Wechselstromsysteme angepasst sind. Dieser 12-kV-Vakuum-Unterbrecher für Lasttrennschalter geht mit seinem hohen Vakuumgrad und den Vorteilen der lichtbogenfreien Unterbrechung auf herkömmliche Schwachstellen ein, hat mehrere maßgebliche Zertifizierungen erhalten und wird weltweit häufig eingesetzt. Als zuverlässiger Lieferant bieten wir umfassende Unterstützung durch unseren Produktionsstandort in China, wobei standardisierte Fabrikprozesse die Qualität während des gesamten Prozesses sicherstellen.

Anfrage absenden

Produktbeschreibung

Der 12-kV-Vakuumunterbrecher für Lasttrennschalter ist eine Kernkomponente, die von Sunway Hanguang speziell für Mittelspannungs-Lasttrennschalter entwickelt wurde und an 50/60-Hz-Wechselstromsysteme angepasst ist. Mit einem Vakuumgrad von ≤1,33×10⁻³Pa erreicht es eine lichtbogenfreie Unterbrechung und keine Wiederzündung und überwindet die Nachteile herkömmlicher Produkte wie hohen Wartungsaufwand, erhebliche Verschmutzung und schwache Unterbrechungsfähigkeiten bei kleinen Strömen.

Das Unternehmen ist seit über fünfzig Jahren intensiv im Elektrobereich tätig, nutzt importierte High-End-Geräte zum Aufbau intelligenter Produktionslinien und hält über 20 Kernpatente. Seine Produkte haben international maßgebliche Zertifizierungen bestanden. Dieses Modell des 12-kV-Vakuum-Unterbrechers für Lasttrennschalter wurde weltweit über 150.000 Mal installiert, bedient mehr als 60 Länder und Regionen und wurde von namhaften inländischen und internationalen Unternehmen anerkannt.

Produktparameter

ELEKTRISCHE LEISTUNGEN (DREIPHASIG) SYMMETRISCHE GRUNDLAGE
Modell Nr.	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	VITF 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
Nennfrequenz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
Nennspannung	12 kV, effektiv	12 kV, effektiv	12 kV, effektiv	12 kV, effektiv	12 kV, effektiv	12 kV, effektiv	12 kV, effektiv	12 kV, effektiv	12 kV, effektiv	12 kV, effektiv
Bemessungskurzzeitige Netzfrequenzfestigkeit (1 Minute)	42 kV, effektiv	42 kV, effektiv	42 kV, effektiv	42 kV, effektiv	42 kV, effektiv	42 kV, effektiv	42 kV, effektiv	42 kV, effektiv	42 kV, effektiv	42 kV, effektiv
Bemessungs-Blitzstoßfestigkeitsspannung	95 kV, Spitze	75 kV, Spitze	95 kV, Spitze	95 kV, Spitze	95 kV, Spitze	95 kV, Spitze	75 kV, Spitze	95 kV, Spitze	95 kV, Spitze	95 kV, Spitze
Nennstrom	630A	630A	630A	630A	630A	630A	630A	1250A	630A	630A
Maximaler Kontaktwiderstand bei minimaler Schließkraft	≤35 Mikroohm	25 Mikroohm	35 Mikroohm	≤35 Mikroohm	≤35 Mikroohm	≤35 Mikroohm	25 Mikroohm	35 Mikroohm	≤35 Mikroohm	≤35 Mikroohm
Bewerteter Kurzzeitstrom	20 kA, effektiv	20 kA, effektiv	20 kA, effektiv	20 kA, effektiv	20 kA, effektiv	20 kA, effektiv	20 kA, effektiv	20 kA, effektiv	20 kA, effektiv	20 kA, effektiv
Bemessungsdauer des Kurzschlusses	4s	3s	4s	4s	4s	4s	3s	4s	4s	4s
Bewerteter Spitzenstrom	50 kA, effektiv	50 kA, Spitze	50 kA, effektiv	50 kA, effektiv	50 kA, effektiv	50 kA, effektiv	50 kA, Spitze	50 kA, effektiv	50 kA, effektiv	50 kA, effektiv
Bemessungskurzschlussstrom	50 kA, effektiv	50 kA, effektiv	50 kA, Spitze	50 kA, effektiv	50 kA, effektiv	50 kA, effektiv	50 kA, effektiv	50 kA, Spitze	50 kA, effektiv	50 kA, effektiv
Bemessungsstrom zum Ausschalten der aktiven Last	630A	630A	630A	630A	630A	630A	630A	630A	630A	630A
Nenn-Bremsstrom im geschlossenen Regelkreis	630A	630A	630A	630A	630A	630A	630A	630A	630A	630A
Nennleistung des Leerlauftransformators	1250 kVA	10A	100A	1250 kVA	1250 kVA	1250 kVA	10A	100A	1250 kVA	1250 kVA
Bemessungsstrom zum Aufladen des Kabels	10A	630A	10A	10A	10A	10A	630A	10A	10A	10A
Bemessungs-Ausschaltstrom einer einzelnen Kondensatorbank	400A	400A	400A	400A	400A	400A	400A	400A	400A	400A
Nennausschaltstrom der Back-to-Back-Kondensatorbank	400A	3150A	400A	400A	400A	400A	3150A	400A	400A	400A

MECHANISCHE DATEN
Modell Nr.	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	VITF 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
Unterbrechergewicht (ca.)	0,98 kg	1,18 kg	1,64 kg	1,81 kg	1,81 kg	1,09 kg	1,09 kg	1,18 kg	1,02 kg	1,12 kg
Gewicht beweglicher Teile	0,41 kg	0,8 kg	0,58 kg	0,54 kg	0,54 kg	0,36 kg	0,8 kg	0,58 kg	0,43 kg	0,49 kg
Schließkraft durch Balg und Atmosphäre	70 ± 30 N	8,0 kgF	60 ± 30 N	70 ± 30 N	70 ± 30 N	70 ± 30 N	8,0 kgF	60 ± 30 N	70 ± 30 N	70 ± 30 N
Kraft, die erforderlich ist, um die Kontakte bei vollem Hub offen zu halten	130 ± 50 N	11,8 kgF	130 ± 40 N	130 ± 50 N	130 ± 50 N	130 ± 50 N	11,8 kgF	130 ± 40 N	130 ± 50 N	130 ± 50 N

MECHANISCHE ANFORDERUNGEN (REF. VCB)
Modell Nr.	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	VITF 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
Abstand zwischen offenen Kontakten	8±1mm	8±1 mm	9±1 mm	9±1mm	9±1mm	8±1mm	8±1 mm	9±1 mm	8±1mm	8±1mm
Durchschnittliche Öffnungsgeschwindigkeit (Durchschnitt der ersten 75 % der Kontaktlücke)	1,2 ± 0,2 m/s	1,0–1,4 m/Sek	1,0 ± 0,2 m/Sek	1,2 ± 0,2 m/s	1,2 ± 0,2 m/s	1,2 ± 0,2 m/s	1,0–1,4 m/Sek	1,0 ± 0,2 m/Sek	1,2 ± 0,2 m/s	1,2 ± 0,2 m/s
Durchschnittliche Schließgeschwindigkeit (Durchschnitt der letzten 30 % der Kontaktlücke)	0,6 ± 0,2 m/s	0,6–1,0 m/Sek	0,6 ± 0,2 m/Sek	0,6 ± 0,2 m/s	0,6 ± 0,2 m/s	0,6 ± 0,2 m/s	0,6–1,0 m/Sek	0,6 ± 0,2 m/Sek	0,6 ± 0,2 m/s	0,6 ± 0,2 m/s
Bewertete Endkraft für zusätzlichen externen Kontakt	1000 ± 100 N	1000 ± 100 N	1000 ± 100 N	1000 ± 100 N	1000 ± 100 N	1000 ± 100 N		1000 ± 100 N	1000 ± 100 N	1000 ± 100 N
Externe Kontaktkraft am Kontaktberührungspunkt hinzugefügt	750 ± 80 N	750 ± 80 N	750 ± 80 N	750 ± 80 N	750 ± 80 N	750 ± 80 N		750 ± 80 N	750 ± 80 N	750 ± 80 N
Kontaktprelldauer beim Schließvorgang	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms		≤2ms	≤2ms	≤2ms
Ungleichzeitiges Schließen und Öffnen von dreiphasigen Kontakten	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms			≤2ms	≤2ms
Maximaler Rückprall beim Öffnen	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms		2mm	≤2ms	≤2ms

LEBENSDAUER (GESCHÄTZT)
Modell Nr.	VITF 12/630-20B	VITF 12/630-20P	VITF12/630-20	VITF 12/630-20V	VITF12/630-20	VITF 12/630-20J	VITF 12/630-20L	VITF 12/1250-20P	VITF 12/630-20D	VITF 12/630-20G
Haltbarkeit	20 Jahre	20 Jahre	20 Jahre	20 Jahre	20 Jahre	20 Jahre	20 Jahre	20 Jahre	20 Jahre	20 Jahre
Mechanische Ausdauer	10000 Operationen	10000 Operationen	10000 Operationen	10000 Operationen	10000 Operationen	10000 Operationen	10000 Operationen	10000 Operationen	10000 Operationen	10000 Operationen
Kontakte begrenzen die Erosion	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm
Erfüllt oder übertrifft die Anforderungen an die elektrische Lebensdauer der Klasse E2 für den Betrieb mit automatischer Wiedereinschaltung gemäß IEC 62271-200 und JB 8738-2008.
Bewertete Eigenschaften werden auf Anfrage angegeben

Produktmerkmale und Vorteile

Der Sunway Hanguang 12-kV-Vakuumunterbrecher für Lasttrennschalter zeichnet sich durch verbesserte und optimierte Materialien, Strukturen und Tests mit herausragenden Kernvorteilen aus:

1. Hochwertige Materialien, hervorragende Leistung: Verwendet hochreine Cu-Cr-Legierungskontakte mit einem Stromunterbrechungswert von <3A, wodurch Betriebsüberspannungen unterdrückt werden; In Kombination mit importierten Bälgen beträgt die jährliche Leckagerate <0,5 % und die Ermüdungslebensdauer übersteigt 10.000 Zyklen.

2. Optimierte Struktur, breite Anwendbarkeit: Integriertes Design aus Keramikgehäuse und Metallflansch, beständig gegen Spannung, Temperatur und Höhenlage, geeignet für Verschmutzungsgrad IV und für verschiedene extreme Arbeitsbedingungen geeignet.

3. Strenge Tests, kontrollierbare Qualität: Jede Einheit durchläuft 10 umfassende Tests mit QR-Code-Rückverfolgbarkeit, was zu einer Ausfallrate von <0,03 % führt, die weit über dem Branchendurchschnitt liegt. 4. Bequeme Anpassung und umfassender Service: Kompatibel mit gängigen Lasttrennschalterplattformen, was einen schnellen, werkzeuglosen Austausch ermöglicht. Optional sind intelligente Überwachungsmodule erhältlich und 25 globale technische Zentren bieten einen 24/7-Service.

Produktanwendungen

Dieses Produkt wird häufig in städtischen Ringnetzwerkschränken, industriellen Stromverteilungsräumen, Rechenzentren, Photovoltaik-/Windkraft-Umspannwerken und anderen Szenarien eingesetzt. Es ist an extreme Arbeitsbedingungen angepasst und erfüllt die Anforderungen beim Schalten von Stromleitungen und beim Betrieb von Transformatoren, wodurch es zu einer intelligenten Stromverteilung und CO2-Neutralität beiträgt.

Häufig gestellte Fragen

1. Anpassungsdienste: Unterstützt die Anpassung von Nennstrom, intelligenten Modulen usw. und bietet OEM/ODM-Dienste zur Erfüllung verschiedener Standardanforderungen.

2. Qualitätssicherung: Die Kernkomponenten werden sorgfältig von bekannten Marken ausgewählt, mit vollständiger Qualitätskontrolle im Prozess, Rückverfolgbarkeit per QR-Code und Einhaltung zahlreicher internationaler und nationaler Standards.

3. Garantie und Kundendienst: 10 Jahre eingeschränkte Garantie, die einen Vakuumabfall von ≤20 % garantiert, mit umfassendem Kundendienst durch globale Servicezentren.

4. Installationsrichtlinien: Feuchtigkeitsbeständiger und stoßfester Transport, standardisierte Installation und Prüfung der Spannungsfestigkeit und mechanischen Eigenschaften nach der Installation, um die Kompatibilität sicherzustellen.

Engagement des Unternehmens

Als professioneller Hersteller und Zulieferer optimiert Sunway Hanguang kontinuierlich die Leistung seiner 12-kV-Vakuumunterbrecher für Lasttrennschalter und bietet auf der Grundlage seiner Produktionsbasis in China und seines globalen Servicenetzwerks zuverlässige, effiziente und umweltfreundliche Lösungen für den globalen Mittelspannungs-Stromverteilungsbereich.

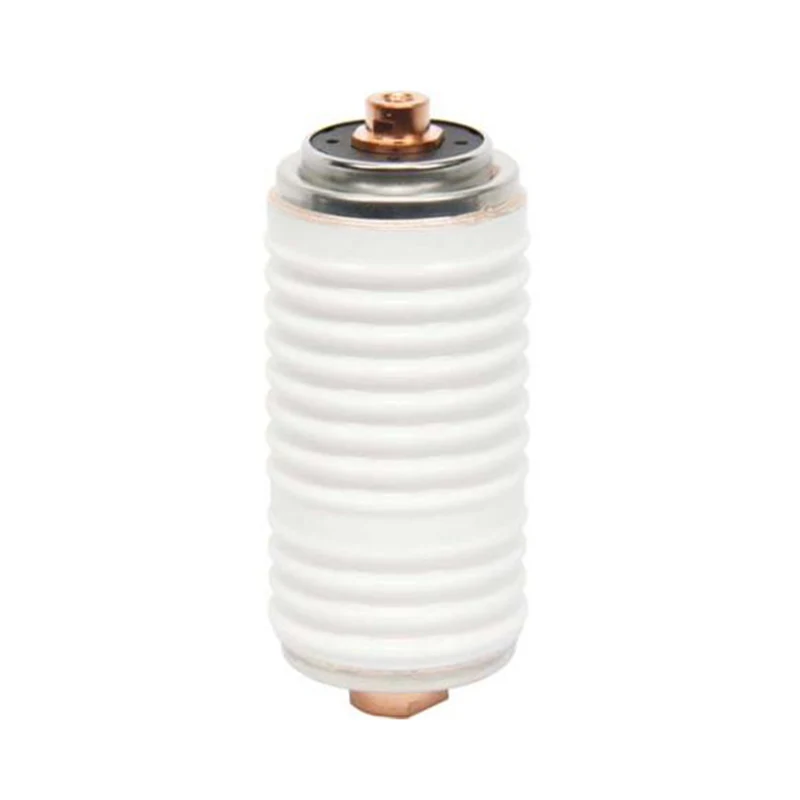

12KV Vacuum Interrupter For Load Break Switch
