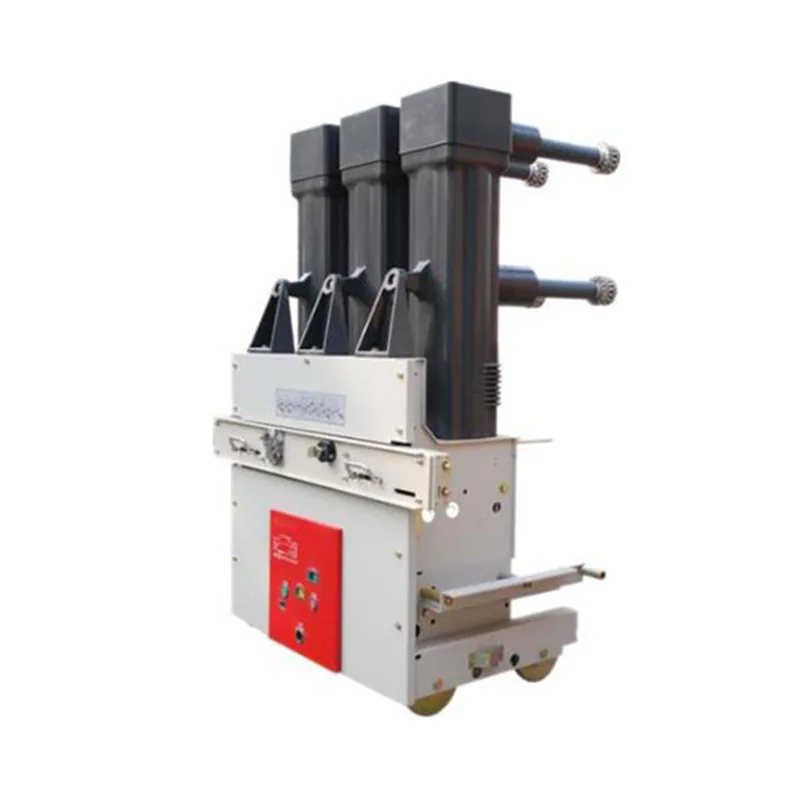

40,5-kV-Vakuum-Leistungsschalter

Der Sunway Hanguang 40,5-kV-Vakuum-Leistungsschalter wurde speziell für 50/60-Hz-Mittelspannungssysteme entwickelt und deckt Modelle wie VCB 40,5/1250-25, 1600-31,5 und 2000-40 ab. Es handelt sich um eine zentrale Innenausrüstung für 35-kV-/40,5-kV-Stromverteilungsnetze. Es verfügt über ein geteiltes Design, bei dem der Vakuumunterbrecher im oberen Teil und der Federantriebsmechanismus im unteren Teil integriert sind. Es umfasst eine proprietäre Hochvakuum-Lichtbogenlöschtechnologie und ein Epoxidharz-APG-Verfahren für fest abgedichtete Masten. Das Unternehmen verfügt über mehr als fünfzig Jahre Erfahrung seit seiner Gründung im Jahr 1968 und integriert einen einmaligen Versiegelungsprozess und eine umfassende Qualitätskontrolle in der gesamten Kette, die internationalen und Industriestandards wie IEC 60947-2 entspricht. Es ist direkt kompatibel mit gängigen Schaltanlagen von Marken wie ABB, Siemens und Schneider.

Der 40,5-kV-Vakuum-Leistungsschalter wird nach Europa, Amerika, in den Nahen Osten und nach Südostasien exportiert. Die Exporte sind im letzten Jahrzehnt jährlich um über 10 % gewachsen und das Unternehmen ist in über 600 Projekten weltweit stabil tätig. Mit seiner hohen Zuverlässigkeit, seiner starken Anpassungsfähigkeit an die Umwelt und seinem umfassenden Service ist es zu einer Kernausrüstung in den Bereichen Energie, neue Energie, Petrochemie und Schienenverkehr geworden. Als High-Tech-Unternehmen, das sich seit über fünfzig Jahren in China auf elektrische Hochspannungsgeräte spezialisiert hat, sind wir ein professioneller Lieferant und Hersteller mit umfassenden Fähigkeiten in der Industriekette. Unsere eigene Fabrik integriert international führende Prozesse und strenge Qualitätskontrolle. Unsere Produkte entsprechen mehreren internationalen und Industriestandards, sind mit gängigen importierten Schaltanlagentypen kompatibel und werden weltweit exportiert, wobei über 350.000 Einheiten installiert sind. In vielen Bereichen ist es das bevorzugte Gerät.

Kernproduktfunktionen

1. Führende Kerntechnologie, stabile Lichtbogenlöschleistung

Ausgestattet mit einem hochreinen Cu-Cr-Längsmagnetfeld-Kontakt-Vakuumunterbrecher mit optionalen importierten und inländischen Kernkomponenten; verwendet einen einmaligen Versiegelungsprozess anstelle des herkömmlichen Lötens und wird einer Helium-Massenspektrometrie-Leckerkennung unterzogen, wodurch die Leckagerate erheblich reduziert wird. Vakuumgrad ≤1,33×10⁻³Pa, Abschaltwert <3A, Erzielung einer lichtbogenfreien Unterbrechung, 30 Unterbrechungszyklen bei voller Kapazität, über 15 Jahre störungsfreier Betrieb im Feld, mit einer durchschnittlichen störungsfreien Lebensdauer von über 30 Jahren.

2. Angemessenes strukturelles Design, hervorragende Isolationsleistung

Die geteilte Struktur oben und unten erleichtert das Debuggen und die Wartung. Der fest abgedichtete Pol wird im APG-Verfahren in einem Stück geformt und mit einer integrierten Spannungsausgleichsstruktur gekoppelt, wodurch eine Netzfrequenzfestigkeit von 95 kV/1 Minute und eine Blitzimpulsfestigkeit von 185 kV erreicht wird. Es hat verschiedene Umwelttests bestanden, ist für den Verschmutzungsgrad IV geeignet und kann in Umgebungen von -45℃ bis +85℃, in Höhen ≤4000 Metern und in Umgebungen mit hoher Luftfeuchtigkeit stabil betrieben werden. Es erfüllt die elektromagnetische Störfestigkeit der EMV-Klasse 4.

3. Zuverlässiger Betriebsmechanismus, geeignet für häufige Einsätze

Der 40,5-kV-Vakuum-Leistungsschalter ist mit einem Federenergiespeicher-Antriebsmechanismus und einem Schraubenantriebsdesign ausgestattet, der den elektrischen und manuellen AC/DC-Notbetrieb mit einer Schließzeit von <75 ms und einer Öffnungszeit von <65 ms sowie mehreren Sicherheitsfunktionen unterstützt. Mechanische Lebensdauer ≥20.000 Zyklen, wartungsfrei innerhalb von 10.000 Betätigungen, geeignet für häufige Betriebsszenarien wie Kraftwerke und Umspannwerke.

4. Starke Intelligenz und Skalierbarkeit, kontrollierbare Betriebs- und Wartungskosten

Optional sind intelligente Überwachungsmodule erhältlich, die gängige Kommunikationsprotokolle unterstützen und sich nahtlos in die Betriebs- und Wartungsplattform integrieren lassen. Die vollständig geschlossene Struktur ermöglicht einen wartungsfreien Betrieb von 30 Jahren und reduziert die Betriebs- und Wartungskosten um mehr als 80 %. Der modulare Aufbau ermöglicht eine schnelle Inspektion und einen schnellen Austausch vor Ort.

5. Strenge und nachvollziehbare Qualitätskontrolle, Einhaltung der Umweltvorschriften

Basierend auf einem kompletten Satz fortschrittlicher Prüfgeräte durchläuft jedes Produkt 20 Werksinspektionen, wodurch eine eindeutige, rückverfolgbare elektronische Datei erstellt wird. Keine Öl- oder SF6-Emissionen, Einhaltung der Standards des Umwelt- und Qualitätsmanagementsystems, mit mehreren verfügbaren internationalen Zertifizierungen, geeignet für die Anforderungen globaler Stromnetze.

6. Unternehmensstärke und umfassende Servicegarantie

Wir verfügen über ein professionelles Forschungs- und Entwicklungsteam, wählen Kernkomponenten sorgfältig aus und produzieren und verkaufen jährlich 350.000 Vakuumschaltröhren. Wir verfügen weltweit über 80 technische Supportzentren, die einen umfassenden Service und eine 10-jährige eingeschränkte Garantie bieten. Wir bieten eine 24-Stunden-Reaktion vor Ort in Kerngebieten im Inland und eine 72-Stunden-Reaktion im Ausland.

Produktparameter

Häufig gestellte Fragen

1. Welche Schaltanlagentypen sind mit diesem Produkt kompatibel und kann es importierte Geräte ersetzen?

Der 40,5-kV-Vakuum-Leistungsschalter ist mit gängigen Schaltanlagentypen wie metallgekapselten Schaltanlagen, Ringkabelanlagen und GIS kompatibel. Es ist kompatibel mit Schaltanlagen der gleichen Spannungsebene von Marken wie ABB und Siemens. Standardisierte Abmessungen und Schnittstellen ermöglichen einen direkten Austausch ohne Modifikation der Schaltanlage und haben bereits importierte Geräte im Ausland erfolgreich ersetzt.

2. Wie wird die Betriebsstabilität in rauen Umgebungen gewährleistet?

Dank unseres firmeneigenen Alterungsprozesses, des optimierten Vakuum-Unterbrechers und des vollständig umschlossenen APG-Pols hält es Korrosion durch Salznebel und Kondensation stand. Die Höhenversion verfügt über eine verbesserte Isolierung und Abdichtung, ist für Umgebungen bis zu 4000 Metern geeignet und ihre Leistung wurde durch spezielle Tests bestätigt.

3. Wie hoch ist die Garantieabdeckung und die Reaktionszeit nach dem Kauf?

Wir gewähren eine 10-jährige eingeschränkte Garantie. Nicht durch Menschen verursachte Ausfälle während der Garantiezeit haben Anspruch auf kostenlose Reparatur oder Ersatz. Mit der Unterstützung von 80 technischen Zentren weltweit bieten wir eine 24-Stunden-Reaktion vor Ort in Kerngebieten im Inland und eine 72-Stunden-Reaktion im Ausland sowie einen 7x24-Stunden-Remote-Service.

4. Unterstützen Sie die Anpassung? Wie sind die Anpassungs- und Lieferzyklen?

Wir unterstützen die Anpassung von Arbeitsbedingungen, intelligenten Modulen und Kernkomponenten. Der Anpassungszyklus für Kernkomponenten beträgt 25–30 Tage. Regelmäßige kundenspezifische Modelle werden gleichzeitig mit Standardmodellen hergestellt und reguläre Modelle werden innerhalb von 20 Tagen geliefert.

5. Was ist bei der täglichen Wartung zu beachten und ist Fachpersonal erforderlich?

Der Federmechanismus erfordert innerhalb von 10.000 Betätigungen keine Wartung. Für die tägliche Wartung sind lediglich die Reinigung des Gehäuses, die Überprüfung des Anzugs der Klemmen und die Überprüfung des Energiespeicherstatus erforderlich; Es ist kein Fachpersonal erforderlich. Wir empfehlen, alle 5 Jahre das Vakuumniveau zu überprüfen und die mechanischen Eigenschaften zu kalibrieren. Ein Vor-Ort-Service ist ebenfalls möglich.

6. Wie hoch ist die Lebensdauer der Kernkomponenten und ist ein Austausch bequem?

Die Lebensdauer der Vakuumschaltröhre beträgt 30 Jahre und der Antriebsmechanismus eine mechanische Lebensdauer von ≥20.000 Betätigungen. Die Kernkomponenten sind modular aufgebaut und können nach einfacher Schulung durch das Personal vor Ort ausgetauscht werden. Eine Person kann die Wartung innerhalb eines halben Tages durchführen.

7. Wie stellen Sie die Qualitätskonstanz von Chargenprodukten sicher?

Der gesamte Prozess unterliegt einer Qualitätskontrolle, die Rohstoffe, Produktion und Prüfung umfasst. Jeder 40,5-KV-Vakuum-Leistungsschalter wird 20 umfassenden Inspektionen unterzogen und erhält zur Rückverfolgbarkeit einen eindeutigen QR-Code, um eine gleichbleibende Qualität über alle Produktchargen hinweg sicherzustellen.
