Wie verbessert ein 36-kV-Vakuumunterbrecher für eine Ringleitungsanlage die Sicherheit und Leistung von RMU?

2026-02-27 0 Hinterlassen Sie mir eine Nachricht

In der modernen Mittelspannungs-Energieverteilung stehen Leistung, Zuverlässigkeit und Sicherheit im Vordergrund. Ein Kernelement, das diese Faktoren direkt beeinflusst, ist die36-kV-Vakuumunterbrecher, der in Ringhaupteinheiten verwendet wird(RMUs). In diesem Artikel wird untersucht, wie diese Spezialkomponente die RMU-Funktion verbessert, die Betriebssicherheit erhöht und Smart-Grid-Anwendungen unterstützt – gestützt auf Industriestandards, technische Erkenntnisse und praktische Anwendungen.

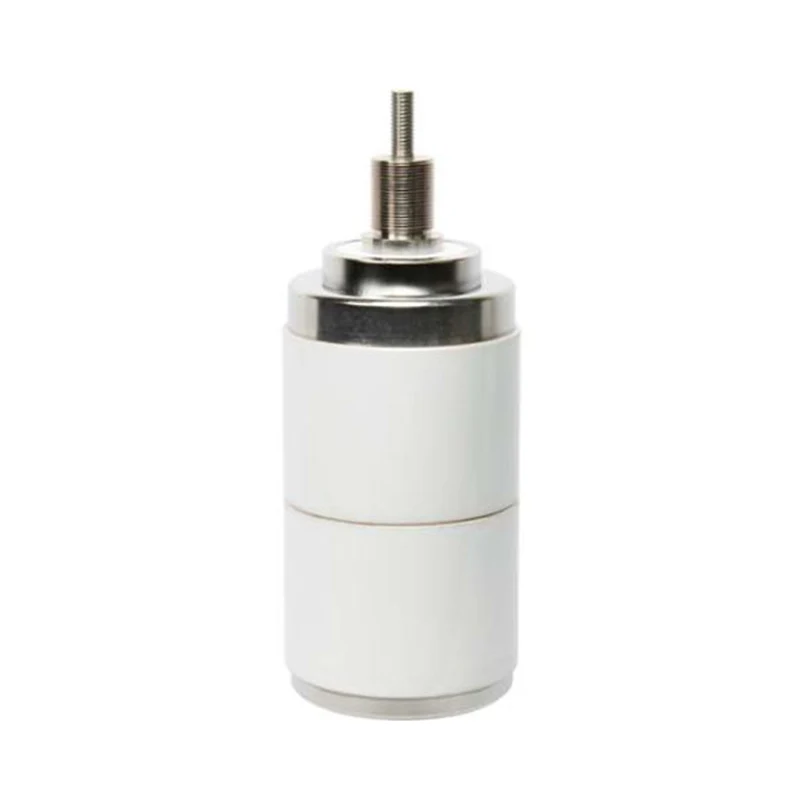

36KV Vacuum Interrupter For Ring Main Unit

Inhaltsverzeichnis

1. Was ist eine RMU?
2. Den 36-kV-Vakuumunterbrecher verstehen
3. Technische Vorteile von 36-kV-Vakuumunterbrechern
4. Wichtige Anwendungsszenarien
5. Vergleichende Analyse mit anderen Technologien
6. So wählen Sie das richtige Modell aus
7. FAQs
8. Fazit & Kontakt

1. Was ist eine Ring Main Unit (RMU)?

Eine Ring Main Unit (RMU) ist eine Art werkseitig montierte, metallgekapselte elektrische Schaltanlage, die in Mittelspannungs-Stromverteilungsnetzen verwendet wird, typischerweise bis zu einer Systemspannung von bis zu 36 kV. Es sorgt für eine zuverlässige Energieverteilung, indem es eine Schleife oder einen „Ring“ bildet, so dass im Fehlerfall der Strom umgeleitet werden kann, wodurch Ausfallzeiten minimiert und die Kontinuität aufrechterhalten wird.

RMUs können nach dem verwendeten Isoliermedium (Luft, Öl, Gas oder Vakuum) kategorisiert werden und enthalten häufig Lasttrennschalter, Leistungsschalter, Erdungsschalter und Schutzrelais. Die Leistung der Unterbrechertechnologie hat großen Einfluss auf die Zuverlässigkeit des Gesamtsystems.

2. Den 36-kV-Vakuumunterbrecher verstehen

Der Vakuum-Unterbrecher ist das eigentliche Lichtbogenlöschgerät innerhalb einer RMU. Mit 36 kV ist es darauf ausgelegt, Hochstromfehler sicher zu unterbrechen, indem es den Lichtbogen löscht, der beim Schalten schwerer Lasten entsteht.

**Technische Parameter eines typischen 36-kV-Vakuumunterbrechermodells**
Parameter	Spezifikation
Nennspannung (Ur)	36/40,5 kV Wechselstrom
Nennstrom	2500 A
Nenn-Ausschaltstrom	25 kA
Spannung standhalten	70–95 kV (1 Minute)
Blitzimpuls standhalten	170–185 kV
Mechanische Ausdauer	10.000+ Zyklen

In dieser Tabelle sind typische Nennwerte aufgeführt, die zeigen, wie ein solcher Vakuumschalter sowohl Dauer- als auch Fehlerzustandsbelastungen bewältigen kann.

3. Technische Vorteile von 36-kV-Vakuumunterbrechern

Der 36-kV-Vakuumunterbrecher für RMU-Systeme bietet mehrere wichtige Leistungsvorteile:

Hohe Lichtbogenlöscheffizienz– Vakuum stoppt die Lichtbogenbildung schnell, reduziert den Verschleiß und erhöht die Lebensdauer der Schaltanlage.
Minimaler Wartungsaufwand– Da keine Gase oder Flüssigkeiten nachgefüllt werden müssen, erfordern Vakuum-Unterbrechersysteme im Allgemeinen weniger Wartung als SF₆-basierte Alternativen.
Umweltsicherheit– Vakuumschaltröhren helfen, Treibhausgase wie SF zu vermeiden₆, im Einklang mit modernen Öko-Standards.
Kompaktes und zuverlässiges Design– Vakuum-Schaltkammern sind leichter und kompakter und ermöglichen eine kleinere RMU-Grundfläche.
Verbesserte elektrische Leistung– Eine höhere dielektrische Leistung trägt dazu bei, Isolationsausfälle bei transienten Belastungen zu reduzieren.

4. Wichtige Anwendungsszenarien

Die 36-kV-Vakuumschaltröhren werden häufig verwendet in:

Städtische Stromverteilungsnetze
Industrielle Umspannwerke und Stromschleifen für Rechenzentren
Wind- und Solarpark-RMUs
Schaltanlagen für Transport und Infrastruktur

Diese Anwendungen erfordern eine schnelle und sichere Unterbrechung bei Fehlern und tragen zur Unterstützung von Smart-Grid-Funktionen einschließlich Fernerkundung und Automatisierung bei.

5. Vergleichende Analyse mit anderen Technologien

Nachfolgend finden Sie einen Vergleich der Vakuum-Unterbrechertechnologie mit anderen gängigen Lichtbogenlöschtechnologien:

Besonderheit	Vakuumunterbrecher	SF₆Gas-Leistungsschalter
Umweltauswirkungen	Niedrig (kein Treibhausgas)	SF₆ist ein Gas mit hohem GWP
Wartung	Niedrig	Mäßig bis hoch
Größe	Kompakt	Größer
Zuverlässigkeit	Hoch	Hoch

6. So wählen Sie den richtigen 36-kV-Vakuumunterbrecher aus

Berücksichtigen Sie bei der Auswahl eines Vakuum-Unterbrechers für Ihr RMU-Projekt Folgendes:

Elektrische Nennwerte– Auf passende Spannung und Stromkapazität achten.
Einhaltung von Standards– Die IEC- und GB-Standardausrichtung verbessert die Sicherheit und Kompatibilität.
Ruf des Herstellers– Wählen Sie erfahrene Lieferanten mit nachgewiesener Qualitätsbilanz.
Service & Support– Der After-Sales-Support gewährleistet eine langfristige Feldleistung.

Unternehmen mögenSunwayWir sind auf Hochspannungs-Unterbrecher für RMU-Systeme spezialisiert und bieten zuverlässige, zertifizierte Lösungen mit bewährten weltweiten Installationen.

7. Häufig gestellte Fragen (FAQ)

Was ist die Hauptaufgabe eines Vakuumunterbrechers in einer RMU?: Es löscht Hochspannungslichtbögen bei Schaltvorgängen zum Schutz von Geräten und Personal.
Ist Vakuumtechnologie besser als SF?₆?: Vakuumschaltröhren haben Vorteile hinsichtlich Umwelt und Wartung, während SF₆bietet in einigen Fällen möglicherweise ultrakompakte Designs an.
Welche Standards sollte ich prüfen?: IEC 62271-Reihe und relevante GB- oder ANSI-Standards für Mittelspannungsgeräte.
Können Vakuumschaltröhren im Freien eingesetzt werden?: Ja, mit geeigneten Gehäusen und Designüberlegungen für Wetter und Isolierung.

8. Fazit & Kontaktieren Sie uns

Der36-kV-Vakuumunterbrecher für Ring Main Unitist eine grundlegende Komponente, die die Sicherheit, Umweltverträglichkeit und Zuverlässigkeit in Mittelspannungsverteilungssystemen erheblich verbessert. Seine lichtbogenlöschenden Eigenschaften und sein kompaktes Design machen es ideal für moderne Smart-Grid-Anforderungen.

Als BranchenführerSunwaybietet hochwertige Vakuum-Schaltkammern für anspruchsvolle Anwendungen weltweit. Wenn Sie ein Stromverteilungsprojekt planen oder Ihre RMU-Systeme aufrüsten möchten, zögern Sie nichtKontaktieren Sie unsfür maßgeschneiderte Lösungen, kompetenten Support und globalen After-Sales-Service.
